Латунна втулка верхньої головки шатуна Ø18 мм для моторолера Мураха

Латунна втулка верхньої головки шатуна Ø18 мм для моторолера Мураха

Втулка призначена для ремонту з’єднання шатуна з поршневим пальцем у двигуні моторолера Мураха. Вона встановлюється у верхню головку шатуна та утворює опорну поверхню, в якій рухається поршневий палець. Справне сполучення утримує палець без надмірного радіального люфту та допомагає поршню рухатися без перекосу. Деталь належить до шатунно-поршневої групи й застосовується під час відновлення двигуна після зношення попередньої втулки.

Призначення та конструкція

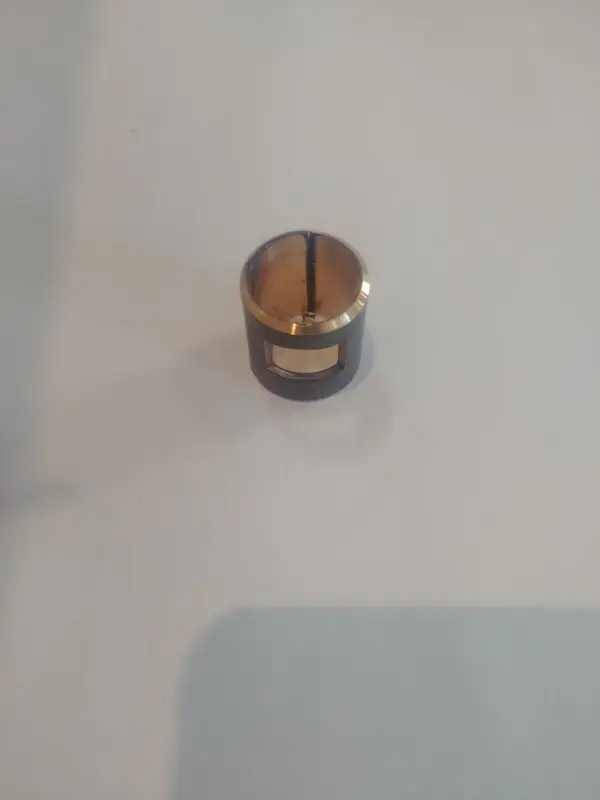

Втулка виготовлена з латуні та має циліндричну розрізну конструкцію. На бічній поверхні передбачене прямокутне вікно. Типорозмір товару позначений як Ø18 мм. Поздовжній розріз дає втулці змогу зайняти потрібне положення під час запресовування, проте остаточна посадка залежить від фактичного розміру верхньої головки шатуна та поршневого пальця.

Під час роботи двигуна поршневий палець передає зусилля між поршнем і шатуном через внутрішню поверхню втулки. Поступове зношення цієї пари збільшує проміжок. Підставами для перевірки стають відчутний люфт пальця, стукіт у зоні циліндра, задири, овальність отвору або незадовільна посадка після розбирання поршневої групи. Перед заміною потрібно перевірити не лише втулку, а й стан пальця, поршневих бобишок і верхньої головки шатуна: нова деталь не усуне пошкоджень інших сполучених поверхонь.

Що перевірити під час вибору

• Модель техніки: виконання розраховане на моторолер Мураха.
• Типорозмір: заявлений діаметр Ø18 мм; перед установленням потрібно зіставити всі посадкові розміри з демонтованою деталлю та шатуном.
• Матеріал: латунь, що відрізняє цю версію від наявних у продажу біметалевих варіантів такого самого призначення.
• Форма: циліндрична втулка має поздовжній розріз і бічне прямокутне вікно; їх розташування слід порівняти зі старою деталлю.
• Стан сполучень: поршневий палець не повинен мати виражених задирів, ступінчастого зношення та помітного люфту у втулці.

Установлення та припасування

Заміну виконують після зняття циліндра, поршня та поршневого пальця. Зношену втулку випресовують, а нову встановлюють за допомогою відповідної оправки, не допускаючи перекосу й пошкодження верхньої головки шатуна. Положення поздовжнього розрізу та бічного вікна зберігають відповідно до конструкції знятої деталі й каналів у шатуні. Забивати втулку випадковим інструментом не варто: деформація країв або коса посадка можуть порушити співвісність пальця та поршня.

Після запресовування внутрішній розмір втулки може потребувати точного припасування під конкретний поршневий палець. Таку обробку виконують розгорткою з контролем розміру та співвісності. Палець перевіряють по всій довжині посадки: рух має бути вільним, без заїдання, відчутного хитання та ділянок надмірного натягу. Застосовувати універсальне значення проміжку без технічних даних конкретної модифікації двигуна не можна.

Ця втулка підходить для ремонту штатного шатунно-поршневого з’єднання моторолера Мураха, якщо потрібний типорозмір відповідає Ø18 мм. Для впевненого вибору порівняйте зі старою деталлю зовнішній і внутрішній діаметри, ширину, форму розрізу та положення бічного вікна. Точне запресовування й подальша розмірна обробка особливо важливі: від них залежить правильне положення поршневого пальця після складання двигуна.
