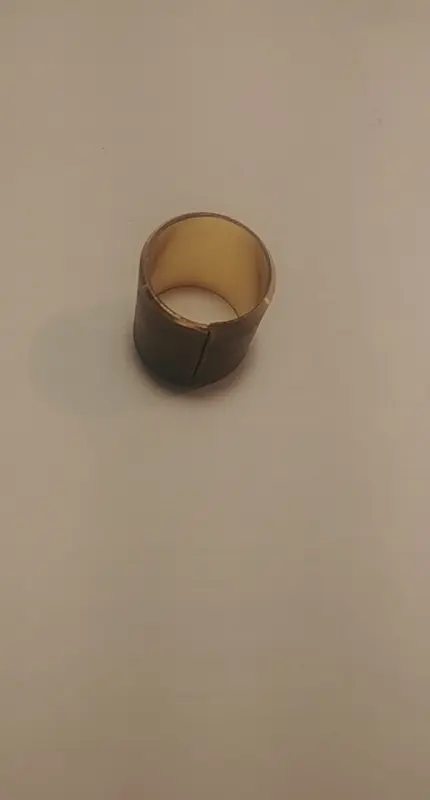

Латунна втулка верхньої головки шатуна Ø24 мм для МТ Дніпро

Латунна втулка верхньої головки шатуна Ø24 мм для МТ Дніпро

Втулка призначена для ремонту верхньої головки шатуна у двигуні мотоцикла МТ Дніпро. Деталь установлюється в отвір шатуна та утворює посадкову поверхню для поршневого пальця. Під час роботи двигуна палець повертається відносно втулки, а зусилля від поршня передаються через шатун до колінчастого вала. Тому стан цієї невеликої деталі безпосередньо впливає на правильну посадку пальця та відсутність надмірного люфту в з’єднанні.

Втулка виготовлена з латуні та має циліндричну розрізну конструкцію з поздовжнім стиком. Номінальний діаметр, зазначений для цієї позиції, становить 24 мм. Деталь розрахована на застосування в шатунному механізмі мотоциклів сімейства МТ Дніпро, проте перед установленням потрібно врахувати конкретну модифікацію двигуна та фактичні розміри деталей, які вже перебувають у ремонті.

Що перевірити під час підбору

• Посадковий діаметр. Зіставте розмір 24 мм з отвором верхньої головки шатуна та зовнішнім діаметром демонтованої втулки. Якщо шатун раніше відновлювали або обробляли, самого позначення моделі недостатньо.
• Відповідність поршневому пальцю. Після запресовування внутрішній отвір має забезпечувати правильну посадку використовуваного пальця. Сам палець також перевіряють на зношення, овальність, задирки та нерівномірне вироблення.
• Ширина та форма. Порівняйте нову деталь зі знятою за шириною, формою торців і розташуванням поздовжнього стику. Втулка має розміщуватися в головці шатуна без виступання, перекосу й осьового зміщення.
• Стан шатуна. Розбите, деформоване або раніше розточене посадкове місце потребує вимірювання до придбання та окремого рішення щодо відновлення. Нова втулка не усуває пошкодження самого шатуна.

Причиною заміни зазвичай стає відчутний люфт поршневого пальця, зношення внутрішньої поверхні або пошкодження втулки під час розбирання двигуна. Перевіряти потрібно всю спряжену пару: подібний люфт може бути пов’язаний не лише з втулкою, а й зі зношеним пальцем. Такий підхід допомагає не залишити у відремонтованому з’єднанні стару деталь із порушеною геометрією.

Установлення та остаточне припасування

Зношену втулку випресовують відповідною оправкою під пресом, не пошкоджуючи отвір верхньої головки шатуна. Посадкову поверхню очищають і вимірюють, після чого нову деталь запресовують рівно, без перекосу. Удари по тонкій крайці небажані: вони можуть деформувати циліндричну поверхню ще до перевірки посадки.

Запресовування є лише частиною ремонту. Після нього контролюють внутрішній діаметр, геометрію отвору та посадку поршневого пальця. За потреби втулку остаточно обробляють розгорткою до розміру, що відповідає конкретному пальцю та вимогам двигуна. Цю операцію доцільно виконувати з вимірювальним інструментом: надмірне зняття матеріалу утворить люфт, а недостатній проміжок ускладнить рух пальця та може спричинити місцеве нагрівання.

• До складання перевірте вільне переміщення пальця без відчутного радіального люфту та заїдань.
• Переконайтеся у відсутності перекосу між верхньою та нижньою головками шатуна.
• Перевірте передбачене конструкцією підведення мастила до спряження та не перекривайте його під час монтажу.
• Після припасування ретельно видаліть стружку й абразивні частинки, потім змастіть палець і втулку перед складанням поршневої групи.

Ця втулка підходить для планового відновлення шатунно-поршневого з’єднання МТ Дніпро, коли потрібна латунна деталь номінального діаметра 24 мм. Точні вимірювання старої втулки, шатуна та поршневого пальця до монтажу допоможуть правильно підібрати посадку й виконати ремонт без повторного розбирання двигуна.
