Втулка верхньої головки шатуна Ø16 мм для мотоцикла Мінськ

Втулка верхньої головки шатуна Ø16 мм для мотоцикла Мінськ

Латунна втулка призначена для встановлення у верхню головку шатуна двигуна мотоцикла Мінськ. Через неї проходить поршневий палець, який з’єднує поршень із шатуном. Деталь утворює посадкову поверхню для пальця, тому стан цього сполучення безпосередньо впливає на величину люфту та характер роботи шатунно-поршневої групи.

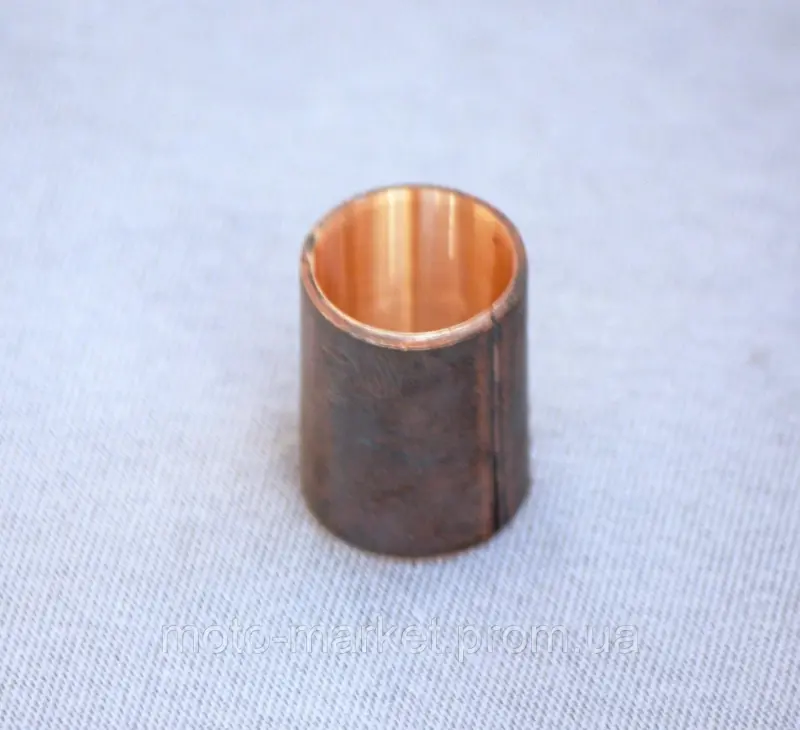

Втулка має циліндричну форму та поздовжній стик. Заявлений розмір — Ø16 мм. Цей параметр є основним орієнтиром під час підбору, проте перед придбанням потрібно також зіставити зовнішній і внутрішній діаметри, довжину деталі, конструкцію верхньої головки шатуна та розмір поршневого пальця. Позначення «Мінськ» не скасовує такої перевірки: двигуни й колінчасті вали різних років випуску можуть відрізнятися конструкцією верхнього з’єднання шатуна, а в окремих виконаннях замість втулки застосовується голчастий сепаратор.

Призначення та причини заміни

Під час роботи двигуна поршневий палець постійно рухається відносно посадкової поверхні та передає навантаження на шатун. Поступове зношення втулки збільшує проміжок у сполученні. На потребу в перевірці можуть указувати сторонній металевий звук у верхній частині циліндра, особливо під навантаженням, відчутний люфт пальця, задири або нерівномірне вироблення внутрішньої поверхні. Остаточне рішення щодо заміни приймають після розбирання та вимірювання деталей, адже подібний шум може виникати й через зношення інших компонентів поршневої групи.

Нову втулку використовують під час ремонту наявного шатуна, якщо його верхня головка придатна до подальшої експлуатації. Вона дає змогу відновити посадку поршневого пальця без заміни справного шатуна або колінчастого вала в зборі. Водночас сама втулка не усуває деформацію шатуна, пошкодження посадкового отвору, зношення пальця чи невідповідність компонентів різних модифікацій.

Що перевірити під час підбору

• Тип з’єднання: у верхній головці має застосовуватися саме втулка, а не голчастий підшипник або сепаратор.
• Розмір: заявлене значення Ø16 мм потрібно зіставити з фактичними розмірами демонтованої деталі та суміжних компонентів.
• Посадкове місце: порівняйте зовнішній діаметр і довжину втулки з отвором верхньої головки шатуна.
• Поршневий палець: перевірте його діаметр, стан поверхні та відповідність поршню, що встановлюється.
• Стан шатуна: посадковий отвір не повинен мати пошкоджень, здатних порушити натяг або співвісність нової втулки.

Особливості встановлення

Заміна передбачає випресовування зношеної деталі та запресовування нової втулки відповідною оправкою. Після запресовування внутрішній отвір зазвичай потребує точної обробки під конкретний поршневий палець: натяг змінює геометрію втулки, тому оцінювати посадку лише до монтажу недостатньо. Палець повинен рухатися плавно, без заїдання та надмірного люфту. Потрібний проміжок визначають за ремонтними даними для конкретної модифікації двигуна, а не за універсальним значенням.

Перед остаточним складанням перевіряють співвісність, якість внутрішньої поверхні та вільний рух пальця. Ударне встановлення без належного оснащення може деформувати втулку або пошкодити верхню головку шатуна. Якщо немає інструментів для запресовування, вимірювання та завершальної обробки отвору, цю операцію доцільно доручити мотористу. Правильно підібрана й оброблена втулка відновлює потрібну посадку пальця та дає змогу скласти шатунно-поршневе з’єднання без неприпустимого люфту.
