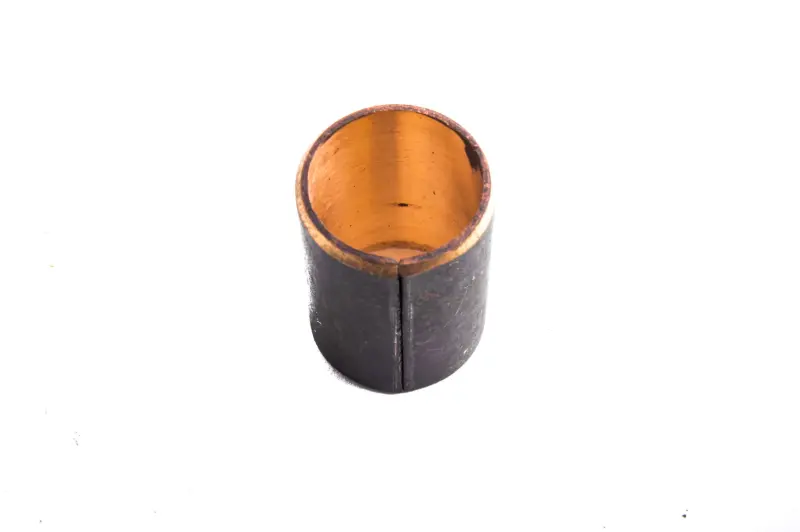

Латунна втулка верхньої головки шатуна Ø16 мм ІЖ Юпітер

Втулка верхньої головки шатуна Ø16 мм для ІЖ Юпітер

Латунна втулка призначена для ремонту верхньої головки шатуна двигуна мотоцикла ІЖ Юпітер. Вона встановлюється в шатун і утворює посадкову поверхню для поршневого пальця. У цьому з’єднанні палець поєднує поршень із шатуном, а втулка забезпечує його рухому посадку під час зворотно-поступального руху поршня. Справне спряження потрібне для вільного повертання деталей без заїдання та надмірного радіального люфту.

Деталь має циліндричну розрізну конструкцію та заявлений діаметр Ø16 мм. Основний матеріал — латунь. Втулку застосовують під час відновлення шатуна, коли попередня посадкова поверхня зношена, має задири або вже не забезпечує нормального спряження з поршневим пальцем. Підставами для діагностики можуть бути стукіт у зоні пальця, відчутний люфт, нерівномірне вироблення та сліди прихоплення. Перед ремонтом потрібно перевірити не лише втулку, а й стан пальця, поршня та самої верхньої головки шатуна.

Що врахувати під час підбору

Позначення ІЖ Юпітер і Ø16 мм є основними вихідними параметрами цієї позиції, проте одного номінального діаметра недостатньо для впевненого вибору. У різних шатунів і ремонтних поєднань можуть відрізнятися зовнішня посадка, ширина втулки та потрібний остаточний розмір отвору. Порівняйте нову деталь зі знятою втулкою та виміряйте посадковий отвір шатуна, поршневий палець, зовнішній діаметр і висоту втулки. Враховуйте також стан установленого шатуна: раніше розточена або замінена деталь може потребувати іншого ремонтного рішення.

• Призначення: установлення у верхню головку шатуна та спряження з поршневим пальцем.
• Застосування: ремонт шатунно-поршневої групи мотоциклів ІЖ Юпітер.
• Матеріал: латунь.
• Заявлений розмір: Ø16 мм; інші посадкові розміри потрібно перевірити вимірювальним інструментом до монтажу.
• Конструкція: циліндрична втулка з поздовжнім розрізом.

Установлення та остаточне припасування

Заміна втулки належить до точних моторних робіт. Зношену деталь випресовують, після чого очищають і вимірюють отвір верхньої головки шатуна. Нову втулку встановлюють із контролем посадки, не допускаючи перекосу та пошкодження крайок. Після запресовування її внутрішній отвір зазвичай остаточно обробляють під фактичний розмір поршневого пальця. Тому номінал Ø16 мм не варто сприймати як підтвердження готової посадки без вимірювання після монтажу.

Під час припасування контролюють співвісність отвору втулки відносно шатуна, форму обробленої поверхні та характер руху змащеного поршневого пальця. Палець має проходити плавно, без місцевого закушування, але й без помітного хитання. Надто щільна посадка спричиняє нагрівання та ризик прихоплення, а надмірний проміжок стає причиною ударних навантажень і стукоту. Роботу доцільно виконувати з пресовим і вимірювальним оснащенням; ударне встановлення може деформувати втулку або посадковий отвір.

Перевірка після ремонту

Перед складанням видаліть стружку й абразивні частинки, очистьте канали та поверхні, а потім нанесіть передбачене для складання двигуна мастило. Перевірте поршневий палець по всій робочій поверхні: виразні риски, ступінчасте зношення або деформація не дають змоги отримати правильне спряження лише заміною втулки. Після з’єднання поршня із шатуном переконайтеся у вільному русі без заїдання та бічного перекосу.

Ця втулка підходить для ремонту, коли підтверджені застосування ІЖ Юпітер, заявлений розмір Ø16 мм і відповідність інших посадкових параметрів конкретному шатуну. Ретельні вимірювання до встановлення та остаточна обробка після запресовування допомагають відновити коректну посадку поршневого пальця й уникнути повторного розбирання двигуна через помилковий підбір.
