Втулка маточини заднього моста МТ, Дніпро з повстю

Втулка маточини заднього моста МТ, Дніпро з повстю

Деталь призначена для ремонту маточини заднього моста важких мотоциклів сімейства МТ і «Дніпро». Вона застосовується в місці сполучення деталей маточини та допомагає відновити передбачену конструкцією посадку під час обслуговування заднього колеса і головної передачі. Це виконання доречне для ремонту, коли потрібна втулка разом із повстяною частиною, а не лише окреме повстяне кільце.

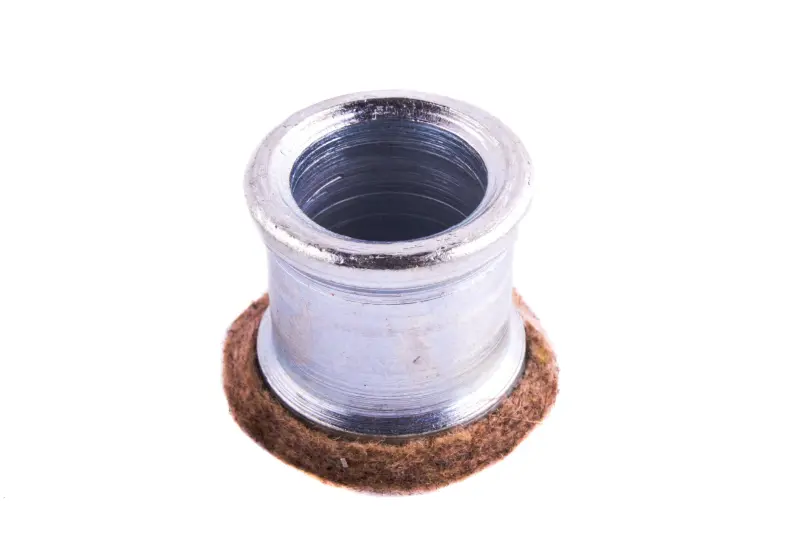

Втулка має форму циліндричної металевої деталі з внутрішньою різьбою та зовнішнім буртиком. Біля основи розташований кільцевий компонент із повсті. Різьбова частина утворює з’єднання з відповідною деталлю, а буртик визначає положення втулки в місці встановлення. Наявність повсті потрібно обов’язково враховувати під час порівняння зі знятою запчастиною: виконання без неї або деталь з іншою формою основи може належати до іншого варіанта складання.

Що перевірити перед вибором

• Модель мотоцикла. Заявлене застосування — МТ і «Дніпро». Загальної назви мотоцикла недостатньо, якщо міст або маточину раніше замінювали деталями іншої серії.
• Місце встановлення. Це втулка маточини заднього моста, тому її не варто плутати з розпірними втулками колеса, втулками коробки передач та схожими деталями інших механізмів.
• Геометрію старої деталі. Порівняйте загальну довжину, зовнішній і внутрішній діаметри, висоту та діаметр буртика, а також положення повстяного кільця.
• Різьбове з’єднання. Потрібно зіставити діаметр, крок, напрямок і довжину різьбової ділянки. Зовнішня подібність не підтверджує збіг різьби.
• Стан суміжних деталей. До монтажу перевірте посадочне місце, різьбу відповідної частини та прилеглі поверхні. Пошкодження в цій зоні неможливо усунути лише встановленням нової втулки.

Коли деталь потребує перевірки

Підставою для розбирання є пошкоджені витки різьби, деформація буртика, помітне зношення поверхонь сполучення, нещільна посадка або руйнування повстяної частини. Причину люфту, шуму чи перекосу слід визначати за станом усього з’єднання: подібні ознаки можуть стосуватися не лише втулки, а й підшипників, кріплення, посадочного місця маточини або інших деталей заднього моста.

Рекомендації щодо встановлення

Монтаж виконують на очищених поверхнях після перевірки різьби та посадочного місця. Перед остаточним складанням втулку варто обережно наживити вручну: вона повинна заходити по різьбі без перекосу та примусового продавлювання. Повстяне кільце розміщують рівно, не допускаючи підгинання, розриву або затискання між поверхнями. Спосіб затягування, використання мастильних матеріалів і послідовність операцій визначають за ремонтною документацією конкретної модифікації моста.

Після монтажу перевіряють положення буртика, відсутність осьового зміщення деталі та вільне обертання складених компонентів у межах, передбачених конструкцією. Якщо на мотоциклі встановлено міст іншої моделі або механізм раніше переробляли, орієнтуйтеся на фактичну конфігурацію та розміри демонтованої втулки. Точне зіставлення різьби, посадочних розмірів і виконання з повстю допомагає уникнути повторного розбирання заднього колеса.
