Бронзова втулка КПП для мотоциклів МТ і Дніпро

Бронзова втулка КПП для мотоциклів МТ і Дніпро

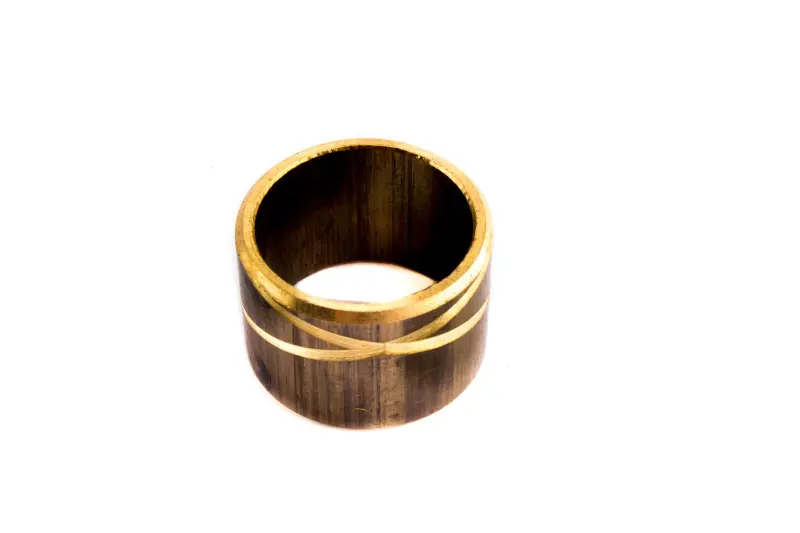

Втулка призначена для ремонту коробки передач мотоциклів сімейства МТ і Дніпро. Вона належить до деталей сполучення шестерень і валів КПП та являє собою суцільну циліндричну деталь із наскрізним отвором. Бронзове виконання розраховане на роботу в рухомому сполученні, де мають значення правильна посадка, збереження співвісності та нормальна взаємодія деталей коробки. Втулку добирають під час відновлення штатної конструкції КПП, коли встановлена деталь зношена або вже не забезпечує потрібної посадки.

Стан втулки безпосередньо пов’язаний із геометрією сполучення. Збільшений проміжок, овальність отвору, задирки, тріщини, деформовані краї або послаблена посадка є підставою для розбирання та дефектування механізму. Люфт і сторонній шум у коробці можуть бути пов’язані не лише з втулкою, тому одночасно перевіряють вал, шестерню, посадкове місце, підшипники та інші взаємодіючі деталі. Така перевірка допомагає усунути причину несправності, а не обмежувати ремонт однією позицією.

Як правильно дібрати втулку

Позначення МТ і Дніпро визначають сімейство техніки, проте коробки різних років випуску та модифікацій можуть відрізнятися. Перед замовленням потрібно визначити місце встановлення деталі в конкретній КПП і зіставити нову втулку з демонтованою. Основними критеріями є зовнішній і внутрішній діаметри, загальна довжина, форма торців, розташування проточок та конструкція посадкового місця. Вимірювання виконують після очищення старої деталі від мастила й забруднень, адже зношення та відкладення можуть спотворити результат.

• Призначення: ремонт коробки передач мотоциклів МТ і Дніпро з відновленням передбаченого конструкцією сполучення шестерні або вала.
• Матеріал: бронза; цей варіант потрібно відрізняти від металевих і металокерамічних втулок, які також представлені серед запчастин для КПП цих мотоциклів.
• Форма: циліндричний корпус із наскрізним внутрішнім отвором; під час добору враховують усю геометрію деталі, а не лише один діаметр.
• Перевірка сумісності: порівнюють розміри, профіль зовнішньої поверхні, довжину, торці та фактичне місце встановлення в коробці.

Встановлення та перевірка після ремонту

Монтаж виконують на розібраній і очищеній коробці передач. Посадкове місце оглядають на наявність виробітку, задирок, тріщин і деформації. Вал або шестерня, що взаємодіють із втулкою, також не повинні мати пошкоджень, здатних швидко зіпсувати нову деталь. Якщо посадка в корпусі порушена або сполучена поверхня помітно зношена, встановлення лише нової втулки може бути недостатнім для якісного відновлення механізму.

Деталь установлюють співвісно, без перекосу та пошкодження торців. Спосіб монтажу, величину посадки, потребу в подальшій обробці отвору й тип мастила визначають за ремонтною документацією конкретної коробки. Для запресовування застосовують відповідну оправку, яка передає зусилля рівномірно. Після складання перевіряють вільне переміщення або обертання сполучених деталей, відсутність заїдання, відповідність проміжків вимогам обраної модифікації та правильність роботи механізму перемикання.

Ця бронзова втулка підходить для планового відновлення й капітального ремонту КПП МТ або Дніпро за умови підтвердженого збігу виконання. Точний добір особливо важливий для коробок, які вже ремонтувалися: усередині могли встановити деталі іншої версії, а посадкові місця могли пройти механічну обробку. Порівняння зі справною штатною деталлю та контроль фактичних розмірів перед монтажем допомагають скласти коробку без перекосу й передчасного зношення сполучених поверхонь.
