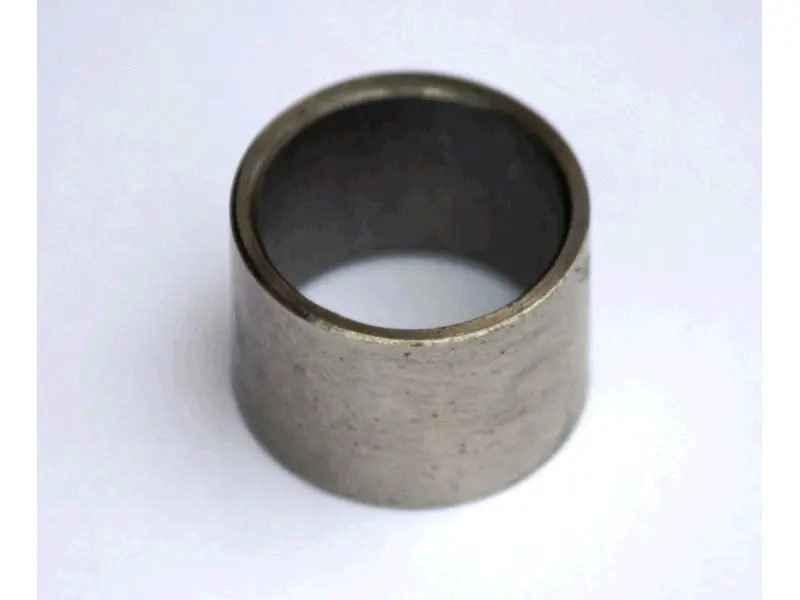

Втулка КПП МТ, Дніпро VDK

Втулка коробки передач для мотоциклів МТ і Дніпро

Втулка VDK призначена для ремонту коробки передач мотоциклів сімейства МТ і Дніпро. Це компактна порожниста деталь циліндричної форми, яку використовують у зоні сполучення деталей КПП. Вона допомагає сформувати посадку між взаємодіючими компонентами та після встановлення має відповідати своєму місцю за зовнішнім і внутрішнім діаметром, шириною та характером прилягання.

Таку втулку купують під час розбирання й відновлення коробки передач, коли встановлена деталь зношена, пошкоджена або вже не забезпечує потрібної посадки. Стан втулки оцінюють разом із поверхнями сполучених деталей: локальне вироблення, деформація країв, помітний люфт чи сліди провертання вказують на потребу ретельно перевірити все з’єднання. Заміна однієї деталі без огляду посадкового місця не завжди усуває причину несправності.

Що врахувати під час підбору

Позначення МТ і Дніпро визначає сімейство мотоциклів, для яких пропонується ця позиція, проте в межах сімейства трапляються різні виконання коробок передач і раніше встановлені комплектуючі. Тому вибір виконують не лише за назвою техніки. Надійніше заздалегідь зняти стару втулку та зіставити геометрію обох деталей.

• Зовнішній діаметр. Він має відповідати посадковому отвору без перекосу та довільного провертання.
• Внутрішній діаметр. Його порівнюють із розміром сполученої поверхні вала або іншої деталі, що проходить крізь втулку.
• Ширина. Втулка не повинна виступати в зону руху сусідніх компонентів або порушувати їхнє осьове розташування.
• Форма торців і країв. Перед монтажем слід зіставити фаски, профіль країв та орієнтацію з демонтованою деталлю.
• Місце встановлення. Потрібно переконатися, що підбирається саме втулка КПП, а не зовні подібна деталь іншого механізму мотоцикла.

Деталь має кільцеву циліндричну конструкцію з наскрізним внутрішнім отвором. Проста зовнішня форма не скасовує потреби в точному підборі: навіть невідповідність посадки здатна вплинути на взаємне положення сполучених компонентів. Вимірювання бажано виконувати точним вимірювальним інструментом, а не орієнтуватися лише на зовнішню схожість.

Встановлення та перевірка після ремонту

Монтаж виконують на розібраній коробці передач із доступом до місця встановлення. Посадкову поверхню очищають від забруднень і продуктів зношування, після чого перевіряють на задирки, овальність та інші пошкодження. Втулку встановлюють рівно, без ударів по робочих краях і без перекосу. Спосіб запресовування та потребу в додатковій обробці визначають за станом конкретної КПП і фактичними розмірами сполучення.

Після встановлення перевіряють вільний рух сполученої деталі, відсутність заїдання та надмірного люфту. До остаточного складання також контролюють, чи не змістилася втулка та чи не заважає вона сусіднім компонентам. Якщо посадковий отвір розбитий або сполучена поверхня має виражене вироблення, спочатку усувають ці дефекти: нова втулка розрахована на монтаж у справне, підготовлене посадкове місце.

Втулка КПП МТ, Дніпро VDK підходить для планового ремонту, перебирання коробки передач і заміни зношеної деталі за умови збігу фактичної геометрії. Перед замовленням порівняйте розміри, ширину, профіль торців і місце встановлення зі знятою втулкою. Такий підхід дає змогу підібрати деталь для конкретної модифікації коробки та уникнути повторного розбирання після монтажу.
