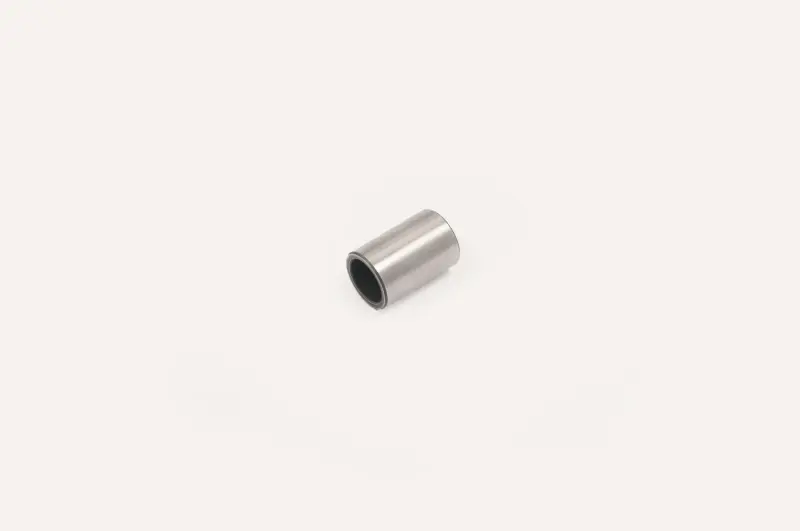

Втулка сектора кікстартера кришки варіатора Yamaha JOG 50 SHUK

Втулка сектора кікстартера Yamaha JOG 50 SHUK

Втулка встановлюється в кришку варіатора скутера Yamaha JOG 50 та слугує опорою для сектора ножного запуску. Деталь належить саме до механізму кікстартера: її не слід плутати з втулкою переднього варіатора, напрямними кришки чи сайлентблоками підвіски. Циліндрична форма та наскрізний отвір відповідають посадці, у якій рухається опорна частина сектора.

Під час натискання на пускову лапку сектор повертається та передає зусилля через шестерні механізму запуску. Втулка підтримує його в кришці, допомагає зберігати правильне положення відносно сполучених деталей і забезпечує спрямоване обертання. Після відпускання лапки сектор має повернутися у вихідне положення разом із поворотною пружиною. Тому стан посадки важливий і для вільного ходу, і для нормального зачеплення деталей кікстартера.

Позиція призначена для Yamaha JOG 50 та представлена у виконанні SHUK. Сімейство JOG має різні покоління й модифікації, тому самої назви скутера недостатньо для безпомилкового підбору. Перед замовленням потрібно зіставити стару втулку, сектор, кришку варіатора та фактичну конструкцію пускового механізму. Особливо ретельна перевірка потрібна, якщо встановлено нештатну кришку або механізм уже ремонтували.

Що перевірити під час вибору

• Місце встановлення. Потрібна деталь має розташовуватися в посадковому отворі кришки варіатора та підтримувати сектор кікстартера.
• Зовнішній розмір. Він має відповідати отвору в кришці без вільної посадки та без необхідності деформувати корпус.
• Внутрішній розмір. Отвір підбирають за опорною частиною сектора: надмірний зазор не усуне люфт, а надто щільна посадка може заважати руху.
• Довжина втулки. Порівняйте її зі знятою деталлю та глибиною посадкового місця, щоб сектор зайняв штатне положення.
• Стан сполучених деталей. Одночасно перевірте сектор, зубці, шайби, стопор, поворотну пружину та сам отвір кришки.

Коли потрібно перевірити втулку

Оглянути опору сектора варто за наявності помітного бічного люфту пускової лапки, перекосу механізму, заклинювання, нерівномірного ходу або неповного повернення важеля. Такі ознаки не завжди спричинені лише втулкою: причиною також можуть бути зношені зубці, пошкоджена пружина, неправильне положення шайб або розбите посадкове місце. Заміна однієї деталі дасть очікуваний результат лише за справності інших компонентів.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіатора й розбирання механізму ножного запуску. Посадкове місце очищають від старого мастила та забруднень, а потім перевіряють на овальність, тріщини й вироблення. Втулку встановлюють рівно, без перекосу та ударного навантаження на тонкі ділянки кришки. Якщо отвір уже пошкоджений або втулка не утримується в ньому належним чином, спочатку потрібно відновити посадку чи замінити кришку.

Перед остаточним складанням сектор установлюють разом зі штатними шайбами, стопорними деталями та поворотною пружиною. Зони тертя обслуговують відповідним мастилом згідно з вимогами до механізму, не допускаючи його потрапляння на ремінь і поверхні варіатора. Після складання перевірте плавність ходу лапки, повернення у вихідне положення та відсутність заїдання вручну. Такий контроль допомагає виявити помилку до запуску двигуна й переконатися, що сектор рухається в кришці вільно та без помітного поперечного люфту.

Втулка SHUK підходить для ремонту штатного сектора кікстартера Yamaha JOG 50 за умови збігу посадкових розмірів і конструкції кришки. Для точного вибору використовуйте зняту деталь як зразок і виміряйте зовнішній діаметр, внутрішній отвір та довжину: визначати розміри лише за модельним позначенням не можна.
