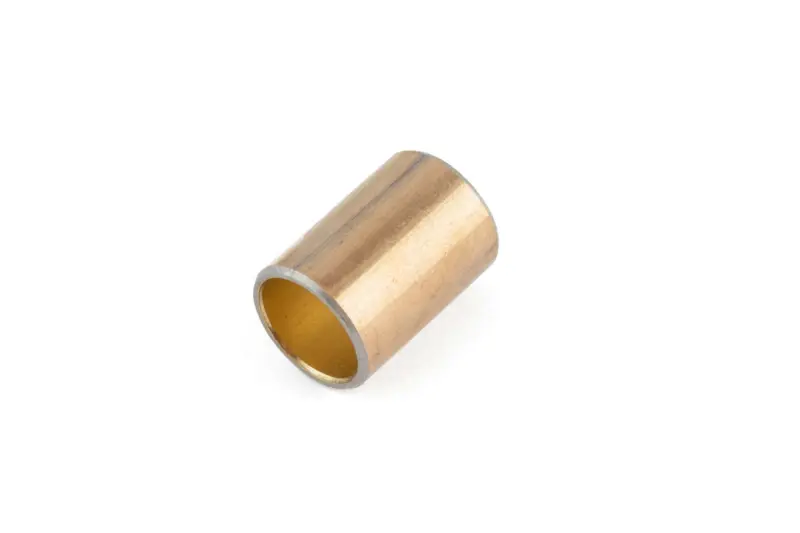

Втулка верхньої головки шатуна біметалічна Ø16 мм для Мінськ

Біметалічна втулка верхньої головки шатуна Ø16 мм для мотоцикла Мінськ

Втулка призначена для ремонту верхньої головки шатуна у двигуні мотоцикла Мінськ. Її встановлюють у малу головку шатуна, де вона утворює посадкову поверхню для поршневого пальця, що з’єднує поршень із шатуном. Деталь належить до кривошипно-шатунного механізму та використовується в тих колінчастих валах, конструкція яких передбачає саме втулку, а не голчастий сепаратор.

Деталь має біметалічне виконання та циліндричну нерозрізну форму. У товарних характеристиках зазначено діаметр 16 мм. Це основний заявлений розмір позиції, але перед замовленням потрібно зіставити фактичні розміри старої втулки, посадкового отвору у верхній головці та поршневого пальця. У різних поколіннях і модифікаціях двигунів Мінськ конструкція цього з’єднання може відрізнятися, тому назви марки мотоцикла недостатньо для точного підбору.

Призначення та причини заміни

Справна втулка підтримує поршневий палець у верхній головці шатуна із зазором, передбаченим ремонтною документацією. Під час експлуатації внутрішня поверхня може зношуватися, вкриватися задирками або набувати овальності. Це спричиняє збільшений люфт пальця, сторонній металевий стукіт у циліндропоршневій групі та прискорене зношування сполучених деталей. Перед розбиранням двигуна потрібно переконатися, що шум виникає саме у верхній головці: подібні ознаки можливі також через зношений поршень, палець, нижню головку шатуна чи підшипники колінчастого вала.

Що перевірити під час підбору

• Тип опори поршневого пальця. У верхній головці шатуна, який ремонтується, має використовуватися втулка. Для конструкції з голчастим сепаратором потрібна інша деталь.
• Розмір Ø16 мм. Порівняйте заявлений діаметр із демонтованою втулкою та посадковим місцем, не визначаючи сумісність лише за назвою моделі.
• Стан шатуна. Посадковий отвір не повинен мати деформацій, тріщин або пошкоджень, що заважають рівному запресуванню.
• Стан поршневого пальця. Палець із глибокими рисками, ступінчастим зношуванням чи пошкодженою поверхнею може швидко зіпсувати нову втулку.
• Схему мащення. Після монтажу мастильні отвори верхньої головки мають залишатися відкритими та відповідати будові конкретного шатуна.

Особливості встановлення

Стару втулку випресовують, а нову встановлюють відповідною оправкою без перекосу та ударного пошкодження крайок. Після запресування внутрішній розмір може змінитися, тому остаточну посадку поршневого пальця перевіряють вимірювальним інструментом. За потреби отвір обробляють розгорткою або іншим передбаченим способом до розміру й зазору, наведених у настанові з ремонту конкретного двигуна. Добирати інструмент лише за позначенням Ø16 мм не можна: у характеристиках не уточнено, якої саме поверхні стосується цей розмір.

Під час обробки необхідно зберегти співвісність і паралельність отворів шатуна. Перекошена або надто вільна посадка порушує рух поршня та збільшує навантаження на циліндропоршневу групу, а надмірно щільна може спричинити заїдання пальця після нагрівання. Перед складанням видаляють стружку й абразивні залишки, очищають мастильні канали, перевіряють вільний рух пальця з установленим ремонтним зазором і наносять оливу, передбачену для складання двигуна.

Ця втулка призначена для ремонту сумісного колінчастого вала мотоцикла Мінськ із втулковою опорою поршневого пальця та заявленим розміром 16 мм. Для впевненого вибору порівняйте конструкцію і всі посадкові розміри з демонтованою деталлю, а встановлення та остаточне калібрування доручіть фахівцеві, який має пресове оснащення і точний вимірювальний інструмент.
