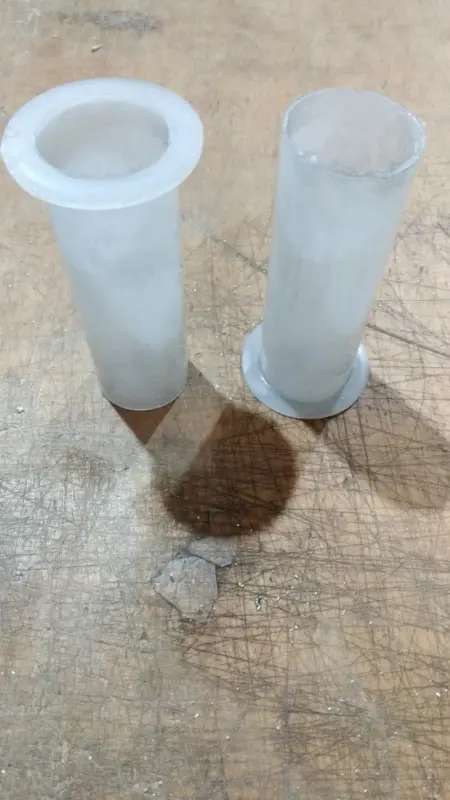

Пластикові втулки амортизатора ІЖ, 2 шт.

Пластикові втулки амортизатора ІЖ, 2 шт.

Комплект призначений для ремонту амортизатора мотоцикла ІЖ. До нього входять дві порожнисті пластикові втулки циліндричної форми з опорним фланцем на одному кінці. Деталі встановлюються всередині конструкції амортизатора, спрямовують сполучені компоненти та розділяють металеві поверхні, що контактують між собою. Це саме комплект внутрішніх втулок, а не амортизатор у зборі, тому перед замовленням потрібно перевірити стан інших деталей підвіски.

Призначення та конструкція

Втулка працює в посадковому місці амортизатора й допомагає зберігати правильне взаємне положення сполучених деталей. Циліндрична частина входить у передбачену порожнину, а розширений фланець задає осьове положення та утворює опорну крайку. Центральний отвір проходить по всій довжині деталі. Така геометрія потребує точного збігу з посадкою: навіть невелика відмінність зовнішнього діаметра, внутрішнього отвору, загальної довжини або параметрів фланця може завадити правильному складанню.

Пластикові втулки перевіряють під час розбирання амортизатора, якщо виявлено тріщини, відколи, деформацію, помітне вироблення, збільшений зазор або пошкодження опорної крайки. Продовжувати складання з перекошеною чи такою, що втратила форму, деталлю не варто: вона не зможе правильно розташуватися в посадці та спрямовувати сполучену частину. Одночасно слід оглянути поверхні, з якими контактує втулка, адже задирки, корозія та гострі краї здатні пошкодити нову деталь.

Як підібрати комплект

Позначення ІЖ визначає призначення за маркою мотоцикла, але не замінює перевірку конкретного амортизатора. На техніці різних моделей, років випуску або після попереднього ремонту можуть бути встановлені відмінні деталі. Найнадійніший спосіб добору — зняти старі втулки, очистити їх і зіставити геометрію з новою парою.

• Зовнішній діаметр: має відповідати посадковому місцю без перекосу та надмірного вільного ходу.
• Внутрішній отвір: звіряється зі сполученою деталлю, яка проходить крізь втулку.
• Загальна довжина: впливає на положення втулки після складання та має збігатися зі старою деталлю.
• Фланець: порівняйте його діаметр, товщину та бік розташування.
• Кількість: комплект містить дві однакові за призначенням деталі; до ремонту перевірте, скільки втулок передбачено конструкцією амортизатора, що обслуговується.

Якщо старі деталі зруйновані й виміряти їх неможливо, орієнтуватися лише на зовнішню подібність недостатньо. У такому разі розміри потрібно зняти безпосередньо з посадкового місця та сполученої частини амортизатора. Окремо перевірте, чи не був вузол раніше перероблений або складений із компонентів іншої модифікації.

Установлення та перевірка після ремонту

Перед монтажем амортизатор розбирають відповідно до настанови з ремонту конкретної моделі ІЖ. Посадкові поверхні очищають від забруднень і залишків зруйнованого пластику, після чого оглядають на наявність задирок та деформації. Втулку встановлюють рівно, без перекосу, ударів по тонкій крайці та примусового підрізання. Фланець має зайняти передбачене конструкцією положення, а циліндрична частина — повністю увійти в посадку.

Після складання перевірте правильність розташування обох втулок, відсутність заклинювання та надмірного зазору. Деталі не повинні зміщуватися зі своїх посадкових місць або деформуватися під час затягування кріплення. Якщо втулка входить надто вільно, потребує значного зусилля або її фланець не прилягає до опорної поверхні, складання потрібно зупинити й повторно зіставити розміри. Комплект підходить для планового відновлення амортизатора ІЖ за умови підтвердженого збігу форми та всіх посадкових параметрів.
