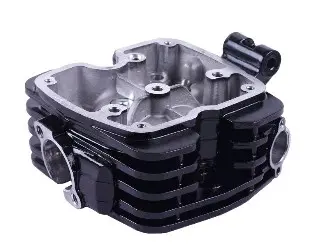

Головка циліндра 4T CG300 (гола)

Головка циліндра 4T CG300 у голому виконанні

Корпус встановлюється у верхній частині чотиритактного мотоциклетного двигуна CG300. Він закриває циліндр зверху, бере участь у формуванні камери згоряння та є основою для деталей газорозподілу. Для сімейства CG характерне нижнє розташування розподільного вала, тому головка працює разом із приводом клапанів, коромислами та іншими компонентами конкретної версії мотора. Від правильного з'єднання головки з циліндром і клапанними деталями залежать герметичність камери згоряння, наповнення циліндра та відведення тепла.

Позиція виконана як гола головка й розрахована на подальше комплектування під час ремонту двигуна. До замовлення складіть перелік усього, що знадобиться для складання, та окремо уточніть фактичну комплектацію: слово «гола» не замінює звіряння кожної деталі.

Що потрібно перевірити під час підбору

Позначення CG300 визначає основний напрям сумісності, але не скасовує відмінностей між модифікаціями двигунів. Головку слід зіставляти зі знятою деталлю та конфігурацією саме вашого мотора. Однаковий заявлений клас двигуна сам по собі не підтверджує збіг усіх посадкових місць.

• Тип двигуна: чотиритактна схема та сімейство CG300 мають відповідати мотору, який ремонтується.
• Площина прилягання: порівняйте контур, розташування шпильок, кріпильних отворів і проходів зі старою головкою.
• Впуск і випуск: перевірте положення каналів, форму приєднувальних ділянок та орієнтацію навісних деталей.
• Охолодження: корпус має розвинене зовнішнє оребрення; конфігурація охолодження двигуна повинна збігатися.
• Клапанні деталі: заздалегідь зіставте клапани, напрямні, сідла, пружини, фіксатори, коромисла та кришку з обраною головкою.

Критичні розміри, точки кріплення та посадки компонентів звіряйте вимірювальним інструментом, особливо після попередніх ремонтів двигуна.

Призначення та причини заміни

Під час роботи двигуна головка утримує клапанні деталі в заданому положенні, спрямовує потік паливної суміші й відпрацьованих газів відповідними каналами та разом із циліндром забезпечує замкнений об'єм камери згоряння. Зовнішні ребра збільшують площу поверхні корпусу й допомагають передавати тепло навколишньому повітрю. Для стабільної роботи потрібні рівна нижня площина, справні різьби, належний стан сідел і напрямних, а також щільне прилягання клапанів.

Заміна корпусу доцільна за наявності тріщин, пошкоджених різьб і місць кріплення, деформації привалкової площини або такого зношення посадок, коли відновлення старої головки недоцільне. Втрата компресії, негерметичність клапанів, сліди прориву газів чи повторні проблеми з ущільненням потребують діагностики всієї верхньої частини двигуна: нова головка не компенсує зношені клапани, неправильно підібрану прокладку або дефекти циліндра.

Підготовка та встановлення

Перед складанням корпус очищають від технологічних забруднень і перевіряють на відсутність пошкоджень. Поверхня з'єднання має бути чистою, а канали й отвори — вільними. Клапани та напрямні перевіряють за допусками конкретного двигуна; після обробки сідел контролюють контакт і герметичність клапанів. Деталі зі старої головки встановлюють лише після дефектування.

• Складіть клапанний механізм у конфігурації, передбаченій для вашої версії CG300.
• Установіть головку з відповідною прокладкою, дотримуючись напрямку та положення установних деталей.
• Затягуйте кріплення в послідовності та з моментом, указаними в настанові саме до цього двигуна.
• Після складання відрегулюйте клапанні зазори за специфікацією мотора й вручну перевірте вільний рух механізму.
• Під час першого запуску проконтролюйте герметичність з'єднань, сторонні шуми та стабільність роботи двигуна.

Ця головка підходить для ремонту чотиритактного двигуна CG300 за умови повного збігу геометрії та клапанної конфігурації. Точне звіряння до складання допомагає уникнути доопрацювання посадкових місць і повторного розбирання мотора.
