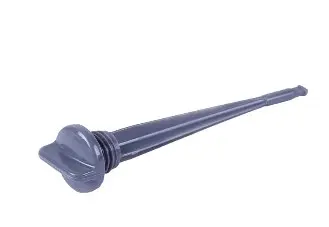

Щуп рівня оливи 4T CG 300

Щуп рівня оливи 4T CG 300

Деталь призначена для контролю рівня моторної оливи в бензиновому чотиритактному двигуні CG300. В одній конструкції поєднані довгий вимірювальний стрижень і різьбова пробка: стрижень входить у контрольний отвір картера, а пробка фіксується у передбаченому для неї посадковому місці. Після виймання щупа слід оливи на контрольній ділянці дає змогу оцінити її кількість за правилами, встановленими виробником двигуна.

Такий щуп потрібний для регулярного обслуговування техніки, а також для заміни пошкодженої чи втраченої штатної деталі. Справний вимірювальний стрижень дає можливість контролювати рівень без розбирання двигуна. Різьбова пробка залишається встановленою після перевірки та закриває відповідний отвір картера.

Конструкція та застосування

Щуп має видовжений стрижень, що звужується, контрольну ділянку біля його кінця, різьбову частину та фігурну ручку пробки. Ручка розрахована на встановлення і знімання рукою. Цілісне компонування зручне під час повсякденної перевірки: пробка виймається разом зі стрижнем, а після зчитування рівня деталь повертається на місце.

Показання залежить не лише від стану щупа, а й від правильної процедури вимірювання. Техніка має займати положення, зазначене в настанові до конкретного двигуна. Перед зчитуванням стрижень очищають, повторно вводять в отвір, а потім виймають. Для різних моделей може відрізнятися вимога до положення пробки під час перевірки — її встановлюють до упору або залишають без загвинчування. Тому спосіб вимірювання, температуру двигуна та потрібну паузу після зупинення слід визначати за інструкцією до техніки.

Що перевірити під час добору

Позначення 4T і CG 300 визначають основне застосування позиції, однак схожої форми недостатньо для точної посадки. Перед придбанням зіставте нову деталь зі штатним щупом та отвором двигуна за кількома ознаками:

• Серія двигуна. Деталь добирається для чотиритактного двигуна CG300; подібний зовнішній вигляд щупів інших серій не підтверджує їх взаємозамінність.
• Загальна довжина. Від площини прилягання пробки до кінця стрижня має бути така сама відстань, як у штатної деталі, інакше контрольна ділянка опиниться на іншій висоті в картері.
• Різьба. Потрібно порівняти зовнішній діаметр, крок і довжину різьбової частини. Пробка має загвинчуватися рукою без перекосу та надмірного зусилля.
• Посадка пробки. Зіставте форму прилеглої частини та глибину встановлення. Невідповідну пробку не можна компенсувати сильним затягуванням.
• Вимірювальна ділянка. Її розташування відносно пробки має відповідати штатному щупу, адже саме ця геометрія визначає точку зчитування рівня.

Встановлення та обслуговування

Перед установленням очистьте місце навколо отвору, щоб забруднення не потрапили всередину картера. Огляньте різьбу двигуна та обережно наживіть пробку рукою. Якщо вона відразу йде туго або стає під кутом, деталь потрібно вийняти й повторно перевірити сумісність. Після вимірювання щуп установлюють рівно та затягують лише способом, передбаченим конструкцією двигуна.

Заміна доцільна в разі поломки чи деформації стрижня, пошкодження різьби, зношення контрольної ділянки, розтріскування пробки або нещільної посадки. Перед першим використанням нового щупа порівняйте його довжину, різьбу та положення контрольної зони зі знятою деталлю. Це особливо важливо, якщо двигун раніше ремонтували або на техніці вже встановлена нештатна пробка.

Практичні переваги

• Видовжений стрижень із контрольною ділянкою дає змогу перевіряти рівень оливи безпосередньо в картері без розбирання двигуна.
• Об'єднана зі щупом різьбова пробка фіксує деталь після вимірювання та забезпечує штатне закриття контрольного отвору.

Щуп 4T CG 300 підходить для планового контролю оливи та відновлення нормального обслуговування двигуна після втрати або пошкодження попередньої деталі. Точний добір за серією двигуна й геометрією штатного щупа допомагає отримати коректне показання та уникнути встановлення пробки з невідповідною різьбою.
