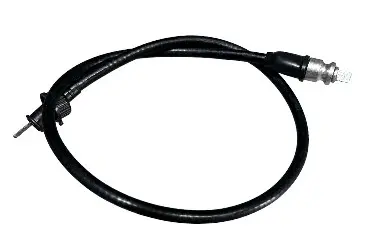

Трос спідометра ІЖ під лопатку

Трос спідометра ІЖ під лопатку

Цей трос призначений для механічного приводу спідометра на мотоциклах ІЖ, де з боку приводу застосоване з’єднання під лопатку. Він поєднує колісний привід із приладом і передає обертання гнучким внутрішнім валом, розміщеним усередині зовнішньої оболонки. Коли обидва кінці правильно встановлені, обертання від приводу надходить до механізму спідометра, а стрілка показує поточну швидкість. Деталь підходить для ремонту штатної механічної системи без переходу на електронний датчик.

Призначення та будова

Конструкція складається з гнучкої оболонки, внутрішнього вала, що обертається, та металевих кінцевих деталей. Один кінець з’єднується з приводом спідометра, другий — із приладом. Варіант «під лопатку» визначає форму одного з приводних з’єднань і є ключовою ознакою під час підбору. Оболонка дає змогу прокласти трос між колесом і приладом з урахуванням повороту керма та руху підвіски, проте вона не розрахована на заломи, стискання або постійний натяг.

Заміну зазвичай виконують, якщо стрілка перестала реагувати на рух, почала помітно смикатися або показання періодично зникають. Перед придбанням варто переконатися, що сам спідометр і привід на колесі справні: подібні ознаки можуть виникати не лише через трос. Огляньте зняту деталь по всій довжині. Перелом внутрішнього вала, пошкоджена оболонка, заїдання або зношений приводний кінець — прямі підстави встановити новий трос.

Як правильно підібрати

Самої назви марки ІЖ недостатньо для вибору без порівняння: у різних моделях, роках випуску та раніше перероблених мотоциклах могли застосовуватися відмінні приводи й прилади. Використайте старий трос як зразок і зіставте:

• тип приводного кінця — потрібне виконання під лопатку відповідної форми та розміру;
• кріплення з боку приладу — мають збігатися тип наконечника, посадка та різьбове з’єднання;
• довжину оболонки й внутрішнього вала — трос повинен пройти штатною трасою без натягу та зайвих петель;
• розміри кінцевих деталей — важливі повне входження приводу й надійна фіксація обох з’єднань.

Не обирайте деталь лише за зовнішньою подібністю. Закороткий трос натягуватиметься під час повороту керма, а надмірно довгий складніше укласти без тісних петель. Невідповідний приводний кінець може не ввійти у відповідну частину або не передавати обертання, навіть якщо кріплення вдається з’єднати.

Установлення та перевірка

Перед демонтажем запам’ятайте трасу старого троса й місця його фіксації. Новий трос прокладають тим самим шляхом, не допускаючи різких вигинів, затискання між деталями, контакту з гострими краями, нагрітими поверхнями та рухомими частинами. Біля керма й підвіски має залишатися запас для вільного руху. Спочатку повністю сумістіть внутрішній привід із відповідною частиною, потім наживіть кріплення рукою та затягніть без перекосу. Кінці мають увійти до упору, а оболонка — не провертатися й не виходити з посадкових місць.

Після монтажу поверніть колесо на вивішеному та стійко встановленому мотоциклі й перевірте реакцію стрілки. Потім поверніть кермо в обидва боки: траса не повинна натягуватися, стискатися або змінювати роботу приладу. Остаточну перевірку виконують на малій швидкості в безпечних умовах. Якщо стрілка не реагує, не варто продовжувати рух у розрахунку на «припрацювання» — перевірте входження лопатки, посадку верхнього кінця, стан колісного приводу та самого спідометра.

Трос спідометра ІЖ під лопатку обирають для відновлення механічного передавання обертання між приводом і приладом. Точний збіг кінців, довжини та траси прокладання важливіший за загальну подібність деталі: правильно підібраний і встановлений трос працює вільно в усьому діапазоні руху керма та підвіски.
