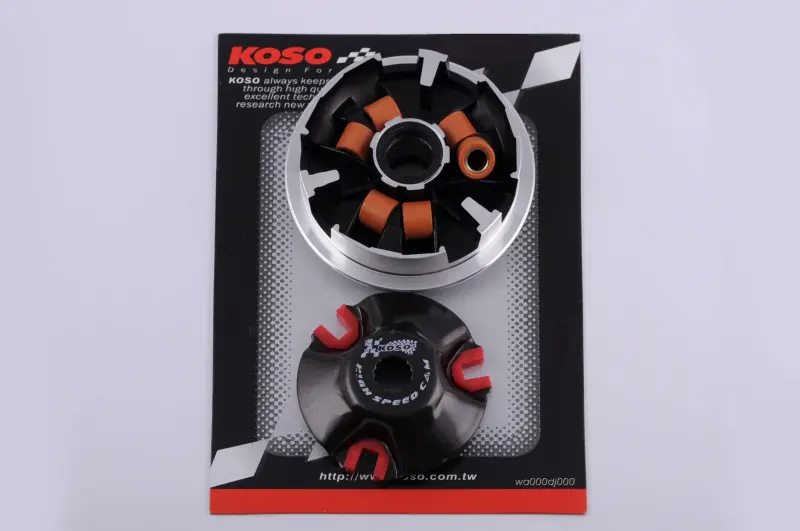

Передній тюнінговий варіатор KOSO для Yamaha BWS 100 / Grand Axis 100 4VP

Передній варіатор KOSO для Yamaha BWS 100

Тюнінговий передній варіатор призначений для пасової трансмісії скутерів Yamaha BWS 100 і Grand Axis 100 із двигуном сімейства 4VP. Він замінює штатну ведучу частину варіатора та бере участь у зміні передатного відношення зі зростанням обертів двигуна. Такий комплект обирають під час обслуговування зношеної трансмісії або налаштування характеру розгону й максимальної швидкості скутера.

Під час роботи ролики рухаються напрямними та зміщують рухому щоку. Пас піднімається робочою поверхнею ведучого шківа, завдяки чому трансмісія поступово переходить від стартового передатного відношення до швидкісного. Стан доріжок, втулки, роликів і поверхонь шківа безпосередньо впливає на рівномірність цього процесу. Зношені деталі або поверхні з виробітком можуть спричиняти ривки, нестабільний набір обертів і нерівномірний рух паса.

Конструкція та підтверджені параметри

• тип деталі — передній тюнінговий варіатор пасової трансмісії;
• сумісність — Yamaha BWS 100 і Yamaha Grand Axis 100 із двигуном 4VP;
• зовнішній діаметр щоки — 109 мм;
• діаметр втулки — 21 мм;
• до комплекту входять мідно-графітова втулка та шість латунних роликів;
• виробник — KOSO.

Мідно-графітова втулка спрямовує переміщення рухомої частини варіатора, а ролики створюють зусилля, потрібне для її зміщення зі збільшенням обертів. У наборі також є задня напрямна пластина з повзунками. Узгоджена робота цих деталей визначає, наскільки послідовно варіатор змінює передатне відношення. Тюнінгова геометрія розрахована на зміну динаміки розгону та швидкісного режиму, проте фактичний результат залежить не лише від варіатора, а й від маси роликів, стану паса, двигуна, зчеплення та інших компонентів трансмісії.

Як правильно підібрати

Перед замовленням потрібно підтвердити модель скутера й позначення двигуна 4VP. Назва BWS використовується для техніки різних поколінь та об’ємів, тому самої марки недостатньо. Для точного підбору порівняйте штатний варіатор за діаметром щоки, посадкою втулки, формою задньої пластини й розташуванням напрямних. Заявлені 109 мм для щоки та 21 мм для втулки мають відповідати конфігурації встановленої трансмісії.

Якщо на скутері раніше замінювали колінчастий вал, кришку варіатора, приводну щоку або інші деталі трансмісії, сумісність необхідно оцінювати за фактично встановленими компонентами. Не варто обирати цей комплект для BWS 50, BWS 125 чи іншої версії лише через схожу назву моделі: картка підтверджує застосування саме для BWS 100 і Grand Axis 100 із двигуном 4VP.

Встановлення та налаштування

Монтаж виконують після зняття кришки трансмісії, паса та попереднього переднього варіатора. Перед складанням перевіряють стан приводного паса, нерухомої щоки, посадкової поверхні колінчастого вала, гайки й шайб. Деталі зі значним виробітком можуть спотворити результат встановлення нового комплекту, тому їх діагностують одночасно. Ролики розміщують у доріжках без перекосу, задню пластину встановлюють разом із напрямними повзунками, а кріплення затягують із моментом, передбаченим сервісною документацією Yamaha для конкретної модифікації.

Після монтажу варто перевірити вільне переміщення варіатора, правильне положення паса та відсутність стороннього шуму. Перші поїздки дають змогу оцінити набір обертів і поведінку трансмісії під навантаженням. Якщо характер розгону не відповідає конфігурації двигуна, налаштування виконують добором роликів належної маси; їхній розмір, маса та орієнтація мають відповідати вимогам установленого варіатора. Комплект KOSO підходить для ремонту й продуманого налаштування Yamaha BWS 100 або Grand Axis 100, коли сумісність попередньо перевірена за двигуном і посадковими розмірами.
