Передній тюнінговий варіатор KOSO для Suzuki AD50 з мідно-графітовою втулкою

Передній тюнінговий варіатор KOSO для Suzuki AD50

Комплект призначений для обслуговування та налаштування безступеневої трансмісії скутера Suzuki AD50. Передній варіатор встановлюється на колінчастому валу й разом із приводним ременем та заднім шківом змінює передатне відношення під час розгону. Зі збільшенням обертів ролики рухаються напрямними, рухома щока зміщується, а ремінь переходить на інший робочий радіус. Від стану та правильного добору цих деталей залежать рівномірність зміни діапазону, реакція на ручку газу і стабільна робота трансмісії.

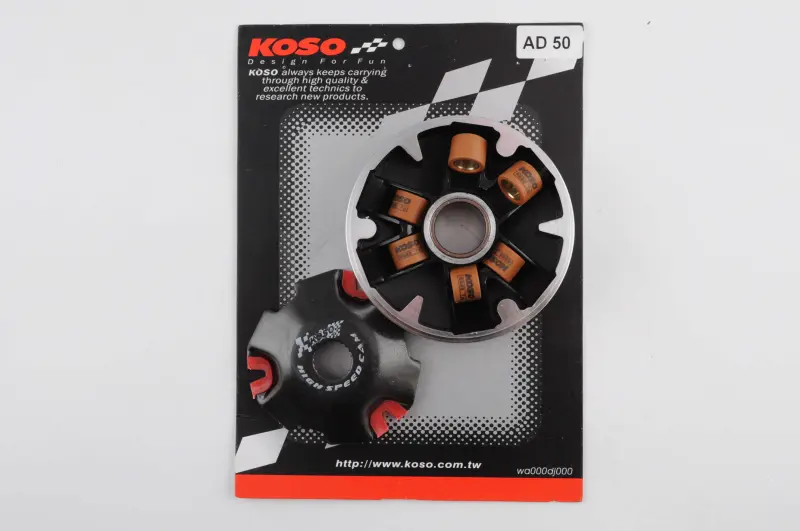

Варіатор KOSO має тюнінгову конфігурацію для Suzuki AD50. У конструкції застосовано мідно-графітову втулку ковзання, а в комплекті використовуються латунні ролики. Втулка спрямовує переміщення рухомої частини відносно вала, тому під час монтажу потрібні правильна посадка, відсутність перекосу та вільний хід у передбаченому діапазоні. Ролики працюють у профільованих доріжках і під дією відцентрової сили керують переміщенням щоки. Усі деталі мають рухатися без заїдань, пошкоджених крайок і сторонніх частинок.

Склад конструкції

• рухома щока переднього варіатора із центральною втулкою;
• задня напрямна пластина з доріжками для роликів;
• шість латунних роликів, що розміщуються в напрямних;
• мідно-графітова втулка ковзання для спрямованого руху щоки.

Такий набір підходить для планової заміни зношеного переднього варіатора або узгодженого налаштування трансмісії. Це не універсальна деталь для кожного скутера Suzuki: основний критерій сумісності — модель AD50 та відповідна їй конструкція привода. Перед замовленням потрібно зіставити посадку на колінчастому валу, розміри старої втулки й роликів, зовнішній діаметр щоки, ширину ділянки контакту з ременем, форму напрямної пластини та розташування фіксувальних деталей. Порівнювати слід із раніше встановленим варіатором і технічними даними конкретної модифікації скутера.

Коли варіатор потребує перевірки

Огляд переднього шківа доречний за наявності ривків під час розгону, затримки зміни передатного відношення, нерівномірного набору швидкості, шуму з кожуха трансмісії або помітного вироблення роликових доріжок. Причиною таких проявів може бути не лише сам варіатор, тому одночасно оцінюють стан приводного ременя, зовнішньої щоки, заднього шківа та кріплення. Зношені або заклинені ролики можуть рухатися доріжками нерівномірно, а пошкоджена втулка — перешкоджати вільному осьовому ходу рухомої щоки.

Добір і встановлення

Монтаж виконують на очищений та справний привод. Перед складанням видаляють пил із корпусу трансмісії, перевіряють напрямні поверхні, стан шліців і різьби колінчастого вала, а також переконуються, що ролики правильно вкладені у свої доріжки. Фрикційні поверхні щік і ремінь мають залишатися чистими: потрапляння мастильного засобу на зону контакту спричиняє проковзування. Центральну втулку обслуговують лише способом, передбаченим технічною документацією скутера та самої деталі.

Після складання потрібно перевірити вільне розташування компонентів, правильну послідовність шайб і зовнішньої щоки, а кріплення затягнути з моментом, установленим виробником техніки. Пробний запуск проводять із установленим захисним кожухом, після чого оцінюють відсутність стороннього шуму та рівну реакцію трансмісії. Якщо двигун, ремінь, задній шків або інші компоненти привода раніше змінювалися, налаштування варто розглядати комплексно: характеристики роликів повинні узгоджуватися з рештою конфігурації, а не обиратися лише за бажаною поведінкою скутера.
