Передній тюнінговий варіатор DLH для Suzuki Address AD100 з роликами та пружиною торкдрайвера

Тюнінговий варіатор DLH для Suzuki Address AD100

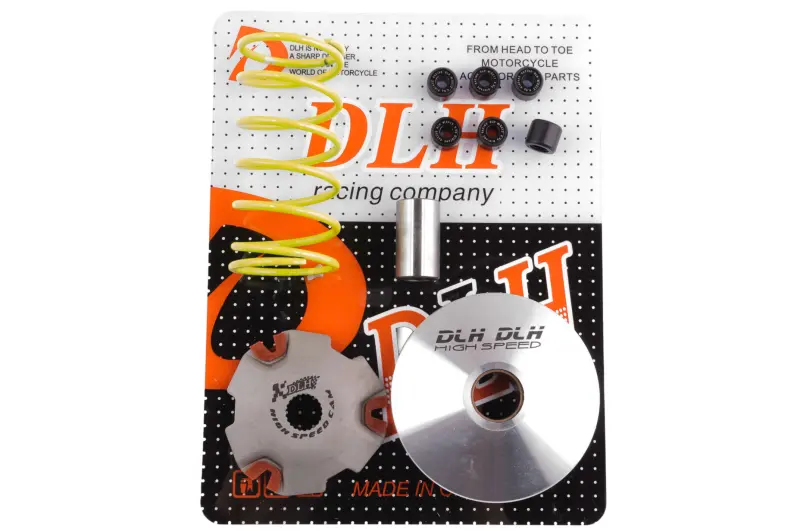

Комплект призначений для обслуговування та налаштування варіаторної трансмісії скутера Suzuki Address AD100. До нього входять передній варіатор, палець, шість роликів і пружина торкдрайвера. Такий набір дає змогу одночасно працювати з ведучою частиною варіатора та налаштуванням веденого шківа, не добираючи перелічені деталі як окремі товарні позиції.

Передній варіатор бере участь в автоматичній зміні передавального відношення. Під час зростання обертів ролики рухаються напрямними та впливають на рухому щоку, унаслідок чого ремінь змінює положення на шківі. Від геометрії деталей, стану доріжок і параметрів роликів залежить характер перемикання варіаторної передачі. Пружина торкдрайвера встановлюється в задній частині трансмісії та протидіє розкриттю веденого шківа. Тому результат налаштування визначає узгоджена робота переднього варіатора, роликів, ременя, заднього шківа та зчеплення.

Склад комплекту

• Передній варіатор — основна деталь ведучого шківа, робочою поверхнею якої переміщується варіаторний ремінь.
• Палець варіатора — напрямна деталь для посадки та переміщення рухомої щоки.
• Шість роликів — комплект для встановлення в доріжки варіатора; ролики мають розміщуватися без перекосу та вільно рухатися у передбачених напрямках.
• Пружина торкдрайвера — деталь веденого шківа, що бере участь у налаштуванні реакції трансмісії на зміну навантаження й обертів.

Що врахувати під час вибору

Заявлена сумісність стосується Suzuki Address AD100 із двигуном об’ємом 100 см³. Перед придбанням потрібно уточнити модифікацію скутера та зіставити комплект із встановленими деталями. Перевіряють зовнішню геометрію варіатора, посадковий отвір, довжину й діаметри пальця, розміри роликів, форму відповідної щоки та параметри пружини торкдрайвера. Числові розміри й маса роликів для цієї позиції не заявлені, тому переносити параметри з іншого варіатора або схожої моделі без перевірки не варто.

Позначення «тюнінг» указує на призначення комплекту для зміни налаштування трансмісії, однак саме по собі не визначає конкретний результат. Динаміка старту, робочі оберти та вихід ременя залежать від маси роликів, жорсткості пружини, стану ременя, шківів, зчеплення й двигуна. Якщо потрібно зберегти заздалегідь обрану конфігурацію, масу встановлених роликів і характеристики попередньої пружини слід визначити до розбирання.

Рекомендації зі встановлення

Перед монтажем очищають внутрішню порожнину кришки варіатора та оглядають ремінь, нерухому щоку, втулкові поверхні, задній шків і кріплення. На доріжках не повинно залишатися абразивного пилу або стороннього мастила, здатного порушити рух роликів. Кожен ролик укладають у правильному положенні, після чого перевіряють, чи напрямна частина зібрана без заїдань. Під час затягування кріплення переднього шківа ремінь потрібно звільнити від затискання між щоками.

Кріплення затягують способом і моментом, передбаченими настановою з ремонту конкретної модифікації Suzuki Address AD100. Після складання перевіряють вільне обертання трансмісії, правильне положення ременя та відсутність стороннього шуму. Першу поїздку виконують із контролем роботи варіатора в усьому діапазоні: без ривків, биття та перегрівання корпусу. Комплект підходить для планового ремонту зношеного переднього варіатора або для свідомого переналаштування CVT, коли параметри всієї трансмісії враховуються як єдина система.
