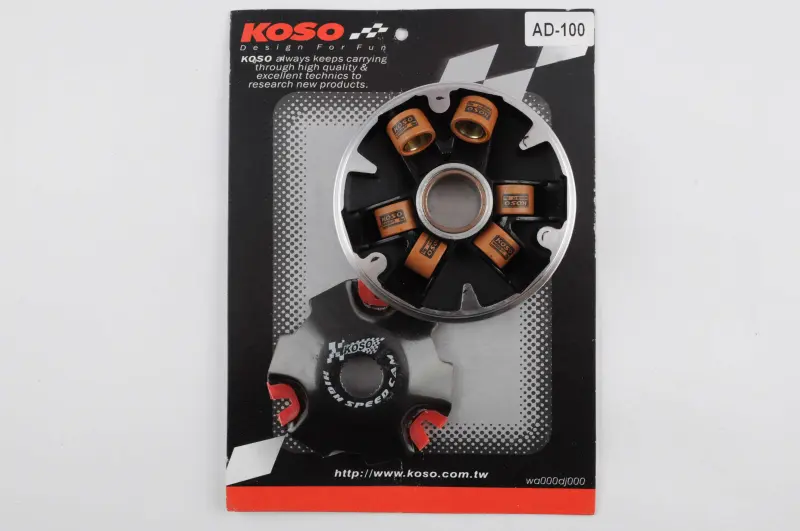

Передній тюнінговий варіатор KOSO для Suzuki Address AD100

Передній варіатор KOSO для Suzuki Address AD100

Тюнінговий передній варіатор призначений для пасової трансмісії скутера Suzuki Address AD100. Він утворює ведучу частину варіаторної передачі та разом із пасом і заднім шківом автоматично змінює передавальне відношення під час розгону й зниження обертів. Модель KOSO виконана з мідно-графітовою втулкою та латунними роликами. Такий варіант підходить для заміни відповідного переднього варіатора, а також для обслуговування трансмісії з добором її налаштувань під конкретний скутер.

Як працює деталь

Зі збільшенням частоти обертання ролики рухаються доріжками під дією відцентрової сили та впливають на рухому частину ведучого шківа. Половини шківа зближуються, пас виходить на більший робочий діаметр, а передавальне відношення поступово змінюється. Після зниження обертів процес відбувається у зворотному напрямку. Тому стан доріжок, роликів, втулки, паса та сполучених деталей безпосередньо впливає на рівномірність роботи варіатора.

Мідно-графітова втулка розташовується в центральній напрямній частині варіатора, а комплект латунних роликів працює у профільованих каналах. Ці особливості стосуються саме заявленого виконання KOSO для AD100. Товар варто розглядати як узгоджений набір деталей переднього варіатора: довільне поєднання його роликів або рухомих частин із компонентами іншої геометрії може змінити хід шківа та характер перемикання.

Що перевірити під час добору

Позначення AD100 є основним орієнтиром сумісності, проте перед монтажем потрібно врахувати точну модифікацію Suzuki Address і конструкцію вже встановленої трансмісії. На скутерах після попереднього ремонту могли застосовуватися деталі іншого виконання, тому самої моделі техніки для остаточного вибору недостатньо.

• зіставте форму й зовнішній діаметр варіатора зі знятою деталлю;
• перевірте діаметр центрального отвору, довжину втулки та посадку на валу;
• порівняйте кількість, форму й розміри роликів, не змішуючи деталі з різних комплектів;
• переконайтеся, що відповідна щока, напрямна пластина та слайдери підходять за геометрією;
• оцініть стан приводного паса й поверхонь обох щік, з якими він контактує;
• перевірте, чи рухома частина вільно переміщується по втулці без перекосу та відчутного заїдання.

Установлення та обслуговування

Монтаж виконують після зняття кришки трансмісії та розбирання ведучого шківа. Внутрішню порожнину потрібно очистити від пилу й продуктів зношування, а демонтовані компоненти оглянути на наявність виробітку, канавок і пошкоджень. Ролики розміщують у призначених для них доріжках в однаковому положенні, після чого правильно встановлюють напрямну пластину та слайдери. Перед остаточним затягуванням пас потрібно заглибити між половинами заднього шківа, щоб він не був затиснутий біля краю переднього варіатора.

Кріплення ведучого шківа затягують із моментом, установленим для конкретної модифікації, використовуючи відповідний фіксатор. Після складання необхідно перевірити вільне обертання, правильне положення паса та відсутність стороннього контакту всередині кожуха. Ударне затягування без контролю моменту може пошкодити різьбу або порушити посадку деталей, тому потрібні параметри беруть із настанови з обслуговування відповідної версії скутера.

Заміна переднього варіатора доречна за вираженого виробітку доріжок, пошкодження посадкових поверхонь, нерівномірного ходу рухомої щоки або під час переходу на узгоджене тюнінгове виконання. Якщо скутер розганяється ривками, утримує незвичні оберти або з трансмісійного кожуха чути сторонній шум, потрібно перевіряти весь варіаторний механізм, а не лише одну деталь. Пас, задній шків, напрямні та кріплення мають залишатися справними: лише тоді встановлений KOSO зможе працювати в передбаченому діапазоні переміщення.
