Електронне запалювання СОВЕК VDK-3 для ІЖ Планета 6/12 В, з котушкою та дротами

Електронне запалювання СОВЕК VDK-3 для ІЖ Планета 6/12 В

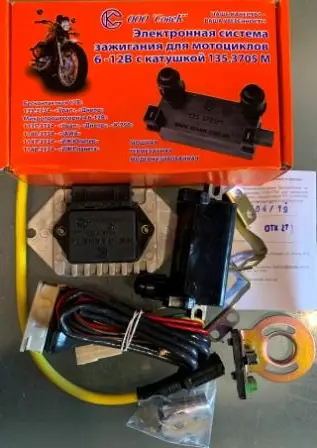

Комплект призначений для мотоциклів ІЖ Планета з бортовим обладнанням на 6 або 12 В. Він поєднує електронний блок запалювання, датчик з установним кронштейном, модулятор, котушку, з’єднувальну проводку, силіконові високовольтні дроти та свічкові ковпачки. Такий набір підходить для переходу від штатного механічного переривника до безконтактного формування іскри, а також для комплексного ремонту системи, коли потрібно замінити одразу кілька пов’язаних деталей.

Датчик і модулятор визначають момент формування керувального імпульсу. Електронний блок обробляє цей сигнал та керує струмом у первинній обмотці котушки, а котушка створює високу напругу для іскри на свічці. Відсутність контактної пари переривника зменшує залежність роботи запалювання від стану механічних контактів і потреби в їх періодичному регулюванні. Силіконові високовольтні дроти та свічкові ковпачки з’єднують котушку зі свічкою і входять до комплекту разом з основними деталями для встановлення.

Що перевірити під час добору

• Модель мотоцикла. Комплект розрахований на сімейство ІЖ Планета. Для ІЖ Юпітер та інших двигунів слід обирати систему, призначену саме для них.
• Напруга обладнання. Допускається використання на версіях із генератором та бортовою мережею 6 або 12 В, проте перед монтажем потрібно визначити фактичну конфігурацію конкретного мотоцикла.
• Стан проводки. Окиснені з’єднання, пошкоджена ізоляція, ненадійний контакт із масою або несправність системи заряджання можуть спричиняти перебої незалежно від установленого блока.
• Місце кріплення. Зіставте розташування штатного переривника, котушки та вільне місце для електронного блока. Кронштейн датчика встановлюється на місце кріплення переривника.
• Підключення. До початку робіт порівняйте роз’єми та призначення дротів зі схемою встановлення. З’єднання виконують за настановою для обраного режиму роботи двигуна.

Монтаж і початкова перевірка

Установлення починають із демонтажу штатного переривника. Кронштейн оптичного датчика закріплюють на звільненому місці, після чого встановлюють модулятор. Його потрібно розташувати так, щоб під час обертання він проходив посередині проміжку датчика та не торкався його. Екранований кабель датчика прокладають акуратно, без натягу, різких перегинів і контакту з рухомими деталями. Далі закріплюють електронний блок і котушку, прокладають високовольтний дріт, установлюють свічковий ковпачок та під’єднують джгут за схемою.

Перед запуском перевіряють надійність кріплень, вільне обертання модулятора, стан клем і правильність усіх з’єднань. Дріт не повинен тертися об гострі крайки або проходити там, де його можуть пошкодити нагрівання чи рух деталей. Після складання виконують передбачене настановою налаштування моменту запалювання, перевіряють наявність іскри й лише потім оцінюють запуск, холостий хід та роботу двигуна зі зміною обертів. Експлуатація системи зі знятою клемою акумулятора не допускається.

Коли комплект доречний для ремонту

Перевірка запалювання потрібна при ускладненому запуску, пропусках іскри, нестійкій роботі двигуна та перебоях під навантаженням. Причиною можуть бути котушка, високовольтний дріт, свічковий ковпачок, контакти проводки або попередній переривник. Комплект VDK-3 дає змогу одночасно оновити електронну частину та високовольтні компоненти, не добираючи котушку й дроти окремо. Перед заміною варто також перевірити свічку, акумулятор, контакт із масою та роботу заряджання: справне живлення і якісні з’єднання потрібні для коректної роботи нового запалювання.

Під час вибору орієнтуйтеся не лише на позначення 6/12 В, а й на модель двигуна, наявну проводку та спосіб кріплення деталей. Попереднє порівняння конфігурації мотоцикла зі схемою монтажу допомагає встановити комплект без переробок, не передбачених виробником.
