Передній тюнінговий варіатор DLH для 4T Stels 150, 9 латунних роликів

Передній тюнінговий варіатор DLH для Stels 150

Комплект призначений для варіаторної трансмісії чотиритактного скутера Stels 150. Передній варіатор передає обертання від двигуна на ремінь і змінює робочий діаметр шківа зі зростанням обертів. Завдяки цьому трансмісія без ступінчастого перемикання добирає передавальне відношення для рушання, розгону та подальшого руху. Деталь підходить для ремонту зношеного привода або налаштування його роботи з урахуванням стану двигуна, ременя та заднього зчеплення.

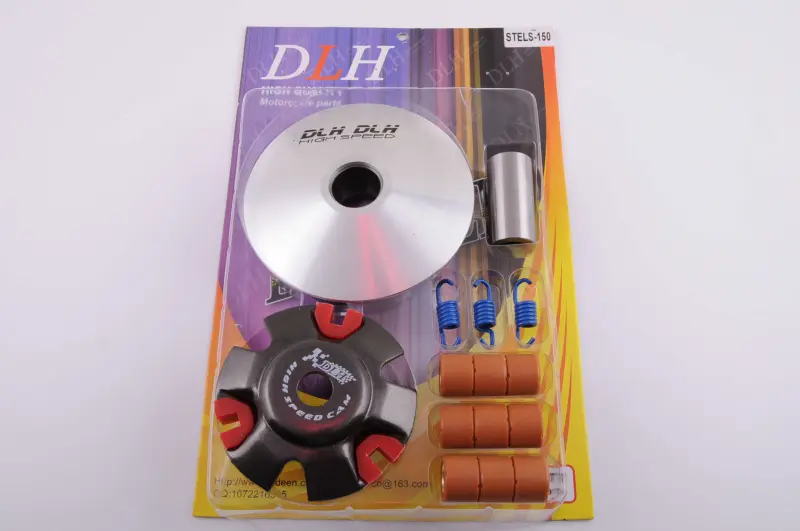

До набору входять передній варіатор, палець, дев’ять латунних роликів і пружини зчеплення. Така конфігурація поєднує деталі передньої частини привода та компоненти, які застосовують під час налаштування зчеплення. Покупцеві не потрібно шукати кожну з перелічених позицій окремо, проте перед монтажем слід визначити належну схему встановлення роликів і пружин. Їхні параметри впливають на оберти перемикання варіатора та момент увімкнення зчеплення, тому налаштування виконують усвідомлено, а не лише за зовнішньою подібністю деталей.

Призначення та особливості комплекту

• Передній варіатор керує переміщенням ременя поверхнею шківа та бере участь у плавній зміні передавального відношення.
• Дев’ять латунних роликів дають змогу укомплектувати й налаштувати варіатор без придбання окремого набору роликів.
• Палець є спряженою деталлю рухомої частини варіатора та має відповідати посадковим розмірам конкретної модифікації.
• Пружини призначені для заднього відцентрового зчеплення й дають змогу обслужити пов’язану частину трансмісії в межах одного налаштування.
• Виконання розраховане на чотиритактну техніку Stels 150; позначення моделі потрібно враховувати разом із фактичною модифікацією двигуна та встановленого привода.

Що перевірити під час підбору

Модель Stels 150 трапляється в різних виконаннях, тому одного збігу об’єму й назви техніки недостатньо для безпомилкового вибору. До встановлення порівняйте новий варіатор зі знятим: діаметр і профіль робочих поверхонь, форму задньої пластини, розташування напрямних, посадку на вал, довжину та діаметри пальця. Окремо перевірте розміри застосовуваного ременя й відсутність відмінностей у конструкції кришки трансмісії. Точні значення слід брати з фактично встановленої деталі або технічної документації конкретного скутера.

Ролики добирають не лише за зовнішніми розмірами, а й за масою. Цей параметр змінює характер роботи варіатора: момент виходу на робочий радіус, оберти двигуна під час розгону та узгодження переднього шківа з рештою трансмісії. Якщо маса комплектних роликів відрізняється від попередньої, результат налаштування оцінюють після правильної збірки й перевірки всього привода. Ролики розміщують симетрично, не поєднуючи різні варіанти довільно. Пружини зчеплення також установлюють комплектом з однаковими характеристиками, щоб колодки вмикалися рівномірно.

Встановлення та обслуговування

Перед монтажем очистьте корпус варіатора від пилу та продуктів зношування, огляньте ремінь, вал, нерухому щоку, напрямні й деталі зчеплення. На робочих поверхнях шківа не повинно залишатися мастила: ремінь має контактувати з чистими сухими площинами. Роликові доріжки, палець і напрямні збирають відповідно до вимог виробника техніки. Кріплення затягують визначеним для конкретної моделі моментом, утримуючи варіатор належним інструментом.

Заміна доцільна за наявності вироблення доріжок, пошкодження поверхонь шківа, помітного люфту, биття або нерівномірного переміщення рухомої щоки. Одночасно варто перевірити ремінь і задній шків: зношення сусідніх деталей здатне зберегти ривки, сторонній шум або нестабільний розгін навіть після встановлення нового варіатора. Комплект DLH підходить для планового ремонту й налаштування Stels 150, коли сумісність підтверджена за конструкцією та посадковими розмірами знятих компонентів.
