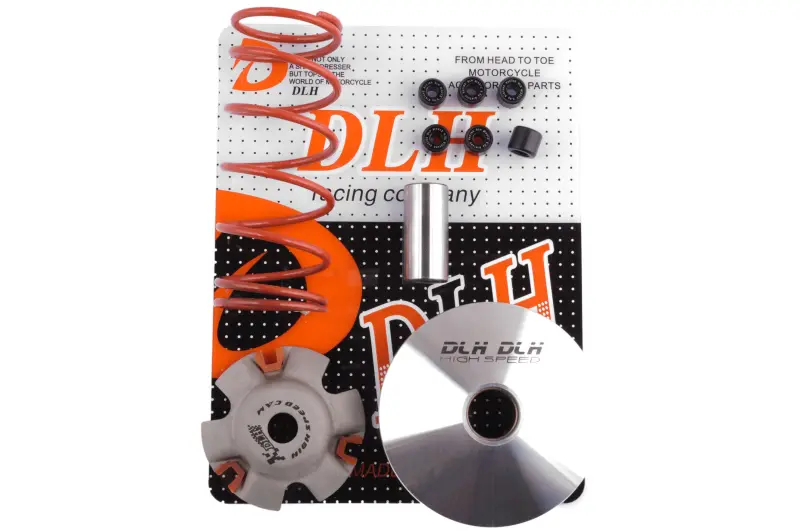

Передній тюнінговий варіатор DLH 4T GY6 150 з роликами та пружиною торкдрайвера

Передній тюнінговий варіатор DLH для 4T GY6 150

Комплект призначений для варіаторної трансмісії чотиритактних скутерів GY6 150. Передній варіатор працює разом із приводним ременем та заднім веденим шківом: зі зміною обертів ролики переміщуються напрямними, половини шківа змінюють робочий діаметр, а трансмісія плавно змінює передавальне відношення. Від стану й налаштування цих деталей залежать початок руху, рівномірність розгону та поведінка привода під час набору швидкості.

До набору DLH входять передній варіатор, палець варіатора, шість роликів і пружина торкдрайвера. Така конфігурація підходить для ремонту з одночасною заміною пов’язаних деталей та для налаштування варіаторної трансмісії. Палець слугує напрямною для рухомої частини переднього шківа, ролики керують її переміщенням під дією відцентрової сили, а пружина торкдрайвера належить до задньої частини привода й бере участь в узгодженій роботі веденого шківа з ременем.

Призначення деталей комплекту

• Передній варіатор змінює робочий радіус ременя на ведучому шківі та завдяки цьому бере участь в автоматичній зміні передавального відношення.
• Шість роликів розміщуються в доріжках варіатора й визначають характер переміщення його рухомої частини зі зростанням або зниженням обертів.
• Палець варіатора забезпечує напрямлений рух рухомого шківа; під час монтажу для нього потрібні правильна посадка та вільне переміщення без перекосу.
• Пружина торкдрайвера працює в задньому веденому шківі, протидіє його розкриттю та впливає на узгодження задньої частини трансмісії з переднім варіатором.

Сумісність і підбір

Базове застосування комплекту — чотиритактна платформа GY6 150, зокрема поширений двигун сімейства 157QMJ. Самого зазначення об’єму двигуна для точного вибору недостатньо: у скутерів різних виробників трапляються модифікації трансмісії. Перед установленням порівнюють діаметр і профіль варіатора, посадку пальця, геометрію напрямних, розмір штатних роликів та параметри пружини зі знятими деталями. Окремо перевіряють відповідність приводного ременя і стан обох поверхонь шківа.

Маса роликів і характеристика пружини безпосередньо впливають на налаштування привода. Легші або важчі ролики змінюють оберти, за яких варіатор переходить до більшого передавального відношення, а інша жорсткість пружини змінює опір заднього шківа. Тому комплект варто розглядати як узгоджену тюнінгову конфігурацію, а не як спосіб усунути будь-яку несправність трансмісії без попередньої діагностики.

Коли потрібна заміна

Перевірка переднього варіатора потрібна за нерівномірного розгону, ривків, стороннього шуму з-під кришки трансмісії, помітного вироблення доріжок, пласких ділянок на роликах, люфту пальця або пошкодження поверхонь шківа. Перед монтажем очищають варіаторний відсік від пилу та продуктів зношення, оглядають ремінь, втулки, напрямні й задній шків. Зношені суміжні деталі можуть заважати правильній роботі нового комплекту.

Складання виконують із дотриманням порядку розташування деталей і вимог виробника скутера до затягування кріплення. Ролики мають вільно лежати у своїх доріжках, ремінь — правильно розташовуватися між половинами шківів, а контактні поверхні — залишатися чистими. Після монтажу перевіряють вільне обертання механізму та роботу трансмісії спочатку без різкого навантаження. Такий підхід допомагає оцінити налаштування комплекту й своєчасно виявити невідповідність конкретній модифікації GY6 150.
