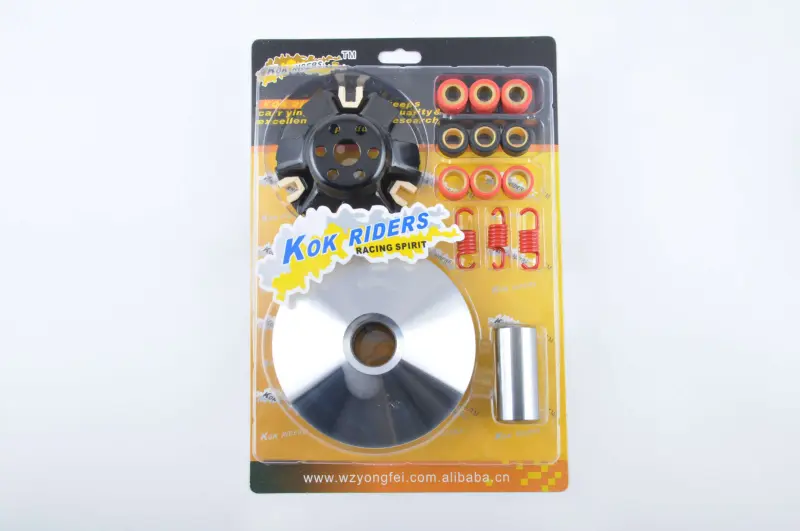

Передній тюнінговий варіатор KOK RIDERS для 4T GY6 150, комплект

Передній тюнінговий варіатор KOK RIDERS для 4T GY6 150

Комплект призначений для варіаторної трансмісії скутерів із чотиритактним двигуном сімейства GY6 об’ємом 150 см³. Він підходить для ремонту передньої частини CVT, заміни зношених деталей і налаштування характеру роботи трансмісії. До набору входять передній варіатор, ролики, втулка-палець, пружини та напрямні повзунки. Такий склад зручний під час комплексного обслуговування, коли потрібно перевірити не одну деталь, а відразу кілька пов’язаних компонентів приводу.

Передній варіатор змінює робочий діаметр паса залежно від частоти обертання двигуна. Під час набору обертів ролики рухаються доріжками та впливають на рухому щоку, унаслідок чого пас займає інше положення між половинами шківа. Від стану доріжок, роликів, повзунків і втулки залежать рівномірність переміщення щоки та передбачуваність зміни передавального відношення. Зношення цих деталей може супроводжуватися стороннім стуком, ривками, нерівномірним розгоном або затримкою повернення трансмісії після скидання газу.

Склад і призначення деталей

• Передній варіатор утворює рухому частину ведучого шківа та бере участь у зміні положення паса.
• Ролики переміщуються напрямними доріжками під дією відцентрової сили та визначають реакцію варіатора на зростання обертів.
• Втулка-палець слугує напрямною для руху щоки та має відповідати посадковим розмірам конкретної трансмісії.
• Напрямні повзунки ведуть відповідну пластину пазами, обмежують її люфт і допомагають зберігати рівний рух без перекосу.
• Пружини входять до тюнінгового набору трансмісії; перед монтажем потрібно визначити місце їх установлення та зіставити жорсткість з обраною конфігурацією зчеплення і варіатора.

Як перевірити сумісність

Позначення 4T, GY6 і 150 мають збігатися з типом установленого двигуна. Одного об’єму недостатньо: на скутерах різних серій трапляються відмінності в діаметрі варіатора, ширині та довжині втулки, розмірі роликів, профілі доріжок, посадці на колінчастий вал і послідовності шайб. Перед замовленням порівняйте новий комплект зі знятими деталями за зовнішнім діаметром щоки, розмірами втулки, формою відповідної пластини та повзунків. Окремо перевірте стан шліців і різьби колінчастого вала, а також відповідність паса штатній трансмісії.

Маса роликів і жорсткість пружин впливають на оберти перемикання та поведінку скутера під час старту й розгону. Тому тюнінговий комплект не варто підбирати лише за зовнішньою подібністю. Якщо потрібно зберегти звичний режим роботи, зіставте параметри нових компонентів із деталями, що були встановлені раніше. Для зміни налаштування обирайте конфігурацію свідомо: результат залежить від поєднання варіатора, роликів, пружин, паса та стану зчеплення, а не від однієї деталі.

Рекомендації зі встановлення

Перед складанням очистьте корпус CVT і посадкові поверхні від пилу та продуктів зношення. Перевірте пас на тріщини, розшарування й помітне зменшення ширини, огляньте доріжки роликів, відповідну пластину та зовнішню щоку. Ролики потрібно укласти з однаковою орієнтацією, повзунки — повністю встановити у свої пази, а втулка має рухатися без заїдання та надмірного люфту. Не допускайте потрапляння мастила на робочі поверхні шківа й пас.

Зберігайте штатну послідовність шайб, втулок і зовнішніх деталей, передбачену конструкцією конкретного скутера. Гайку варіатора затягують установленим виробником моментом із використанням відповідного фіксувального інструмента. Після складання потрібно вручну перевірити вільний рух механізму, а потім виконати короткий контрольний запуск без різких навантажень. Комплект KOK RIDERS підійде власникам GY6 150, яким потрібен передній тюнінговий варіатор із супутніми деталями для ремонту або узгодженого налаштування CVT.
