Передній варіатор DONGXIN для Suzuki LETS / LETS 2, комплект

Передній варіатор DONGXIN для Suzuki LETS і LETS 2

Комплект призначений для обслуговування варіаторної трансмісії 50-кубових скутерів Suzuki LETS і LETS 2. Передній варіатор передає крутний момент на ремінь та змінює передавальне відношення зі зростанням обертів двигуна. Від стану його деталей залежать характер старту, рівномірність розгону та здатність ременя переміщуватися поверхнею шківа без ривків і сторонніх коливань.

Призначення та принцип роботи

Під час набору обертів ролики рухаються напрямними основної тарілки та діють на задню пластину. Рухома половина шківа зміщується вздовж втулки, відстань між половинами зменшується, а ремінь виходить на більший радіус. У такий спосіб варіатор автоматично змінює передавальне відношення без ручного перемикання. Втулка задає напрямок переміщення тарілки, ковзні напрямні утримують задню пластину в передбаченому положенні, а нерухома щока утворює другу поверхню переднього шківа.

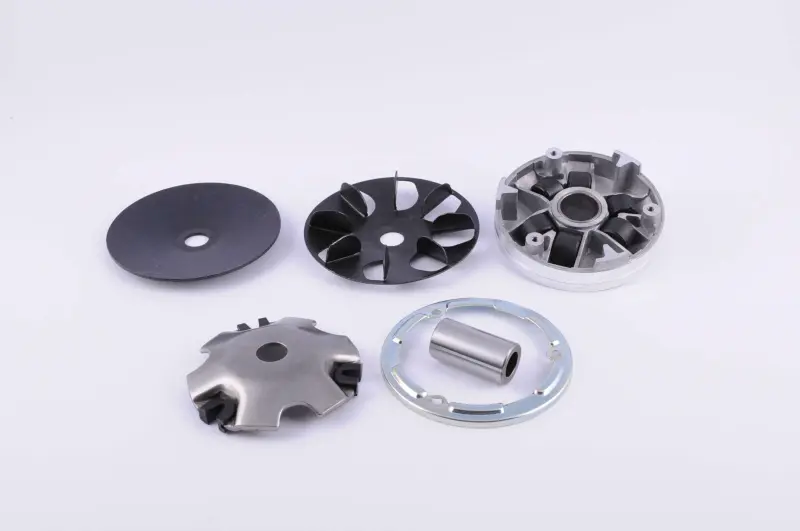

До набору входять основна тарілка варіатора, ролики, ковзні напрямні, задня пластина, втулка та нерухома щока. Такий склад зручний для комплексного ремонту: спряжені деталі можна замінити разом, не залишаючи в механізмі старі ролики або напрямні з нерівномірним зношенням. Перед установленням варто перевірити кожний компонент комплекту та переконатися, що його положення відповідає конструкції демонтованого варіатора.

Розміри та підбір

• Застосування: скутери Suzuki LETS і LETS 2 з двигуном 50 см³.
• Діаметр втулки: 20 мм.
• Довжина втулки: 38 мм.
• Посадковий отвір основної тарілки: 20 мм.
• Отвір задньої пластини: 14 мм.
• Виробник: DONGXIN.

Перед придбанням потрібно зіставити модель і модифікацію скутера, розміри втулки та отворів, форму основної тарілки, конфігурацію задньої пластини й виконання нерухомої щоки. Назви Suzuki LETS недостатньо для безумовного підбору до всіх поколінь: у техніки різних років і версій деталі трансмісії можуть відрізнятися. Найнадійніше порівняти перелічені параметри та загальну геометрію з демонтованим комплектом.

Коли потрібна заміна

Перевірка варіатора потрібна за наявності ривків під час розгону, нестабільного старту, стороннього шуму під кришкою трансмісії або нерівномірно зношених роликів. Підставою для заміни також є пошкодження доріжок, помітне вироблення втулки, люфт рухомої тарілки, деформація задньої пластини та дефекти поверхонь, якими рухається ремінь. Перед монтажем слід додатково оцінити стан ременя, посадкової частини колінчастого вала та сусідніх деталей, адже їх зношення здатне погіршити роботу нового комплекту.

Ролики та ковзні напрямні необхідно встановлювати в передбаченому положенні, не допускаючи їх випадання або перекосу під час складання. Поверхні шківа, що контактують із ременем, мають залишатися чистими. Кріплення затягують із моментом і в послідовності, зазначеними в сервісній документації конкретного скутера. Після складання потрібно перевірити вільне розташування деталей, правильну посадку ременя та відсутність зачіпання всередині кришки трансмісії. Такий підхід допомагає відновити штатну роботу переднього варіатора й уникнути повторного розбирання через помилку під час підбору або монтажу.
