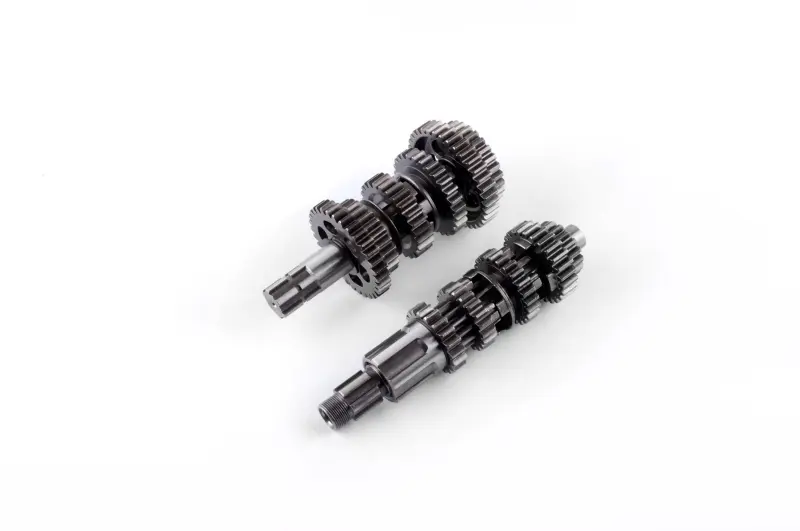

Коробка передач у зборі Delta 125 для двигуна 157FMI

Коробка передач у зборі Delta 125 для двигуна 157FMI

Комплект призначений для ремонту механічної трансмісії мопеда Delta 125 із чотиритактним двигуном 157FMI об’ємом 125 см³. Позиція складається з двох валів із установленими шестернями. Усередині двигуна вони взаємодіють між собою, передають обертання та змінюють передатне відношення під час вибору потрібної ступені. Такий формат підходить для ремонту, за якого необхідно замінити не одну окрему шестерню, а основні деталі зубчастої передачі у зборі.

Коробку передач перевіряють у разі стороннього шуму з картера, ускладненого перемикання, мимовільного вимкнення ступені, ривків під навантаженням або виявлення пошкоджених зубців. Причиною таких ознак також можуть бути вилки перемикання, барабан, підшипники, фіксатори чи неправильний осьовий проміжок, тому перед ремонтом потрібне повне дефектування трансмісії. Стан обох валів оцінюють разом: зношення спряжених шестерень і деталей зачеплення впливає на правильність їхньої роботи після складання.

Що врахувати під час добору

Позначення 157FMI та належність до Delta 125 є основними орієнтирами, проте перед установленням комплект необхідно зіставити зі знятими деталями. У двигунів близького об’єму трапляються відмінності у валах, шестернях і посадкових ділянках, тому самого зовнішнього збігу або зазначення об’єму недостатньо.

• Тип двигуна: комплект добирається для чотиритактного двигуна 157FMI об’ємом 125 см³.
• Конфігурація валів: порівняйте загальну довжину, розташування ступенів, діаметри посадкових ділянок і форму обох кінців кожного вала.
• Шестерні: зіставте їхню кількість, послідовність розміщення, ширину, зовнішній діаметр і число зубців на відповідних позиціях.
• З’єднувальні ділянки: перевірте відповідність шліців, різьби, канавок під стопорні кільця та місць установлення шайб.
• Спряжені деталі: до складання огляньте підшипники, вилки, барабан перемикання, фіксатори й дистанційні шайби; пошкоджені деталі можуть порушити роботу нового комплекту.

Установлення та перевірка

Для заміни необхідно розібрати двигун і розкрити картер. Роботу виконують на чистій поверхні, зберігаючи порядок знятих шайб, втулок, кілець та інших деталей. Перед монтажем посадкові місця очищають, а канали й порожнини перевіряють на відсутність металевих частинок. Шестерні мають вільно обертатися на передбачених посадках, а деталі зачеплення — контактувати без перекосу та заїдання.

Під час складання потрібно встановити вали, вилки й барабан у правильному взаємному положенні, перевірити послідовне ввімкнення всіх передбачених ступенів і нейтралі. Осьовий проміжок, розташування дистанційних шайб, затягування кріплень і герметизацію картера виконують відповідно до настанов для конкретної версії двигуна. До остаточного складання механізм прокручують вручну та переконуються, що перемикання відбувається послідовно, без блокування і надмірного люфту.

Коли комплект підходить для ремонту

Ця коробка передач розрахована на відновлення трансмісії Delta 125 із двигуном 157FMI за умови повного збігу конфігурації знятих валів і шестерень. Комплектний формат полегшує заміну взаємопов’язаних деталей, однак не скасовує перевірки інших компонентів механізму перемикання. Точне зіставлення старих і нових деталей до встановлення допомагає уникнути повторного розбирання двигуна та забезпечити правильну роботу трансмісії після ремонту.
