Права кришка зчеплення Delta 139FMB, механічна, тип 0002

Права кришка зчеплення Delta 139FMB з механічним приводом

Корпусна деталь призначена для правого боку двигуна мопеда Delta з позначенням 139FMB та конфігурацією механічного зчеплення. Виконання належить до варіанта 0002. Кришка закриває зону зчеплення з боку картера й утворює посадкову частину для передбачених у цій конфігурації компонентів приводу. Це не кошик, не комплект дисків і не механізм зчеплення в зборі, а зовнішня права кришка двигуна, яку добирають за конкретним компонуванням силового агрегату.

Така деталь потрібна за наявності тріщин корпусу, пошкодження кріпильних вушок, деформації площини прилягання або зношення посадкових місць після удару, невдалого демонтажу чи попереднього ремонту. Справна кришка має точно суміщатися з картером, рівномірно притискати ущільнення та не заважати дії механічного приводу. Тому під час вибору важливі не лише назви Delta і 139FMB, а й повний збіг форми, розташування отворів та виконання зчеплення.

Що перевірити перед вибором

• Бік встановлення: деталь монтується праворуч за напрямком руху мопеда та закриває ділянку зчеплення.
• Позначення двигуна: заявлена застосовність — 139FMB. Якщо двигун замінювали повністю, орієнтуватися потрібно на фактично встановлений агрегат, а не лише на модель рами.
• Тип приводу: кришка розрахована на механічне зчеплення. Варіанти для автоматичної або напівавтоматичної схеми не можна вважати однаковими без повного порівняння.
• Виконання: варіант 0002 слід зіставити зі старою кришкою за зовнішнім контуром, круглою центральною зоною, розташуванням верхніх отворів і всіма точками кріплення по периметру.
• Суміжні деталі: окремо перевіряють положення приводу зчеплення, доступу для заливання оливи, ущільнень і напрямних. Ці компоненти мають відповідати конкретній збірці двигуна.

Конструкція та орієнтири для порівняння

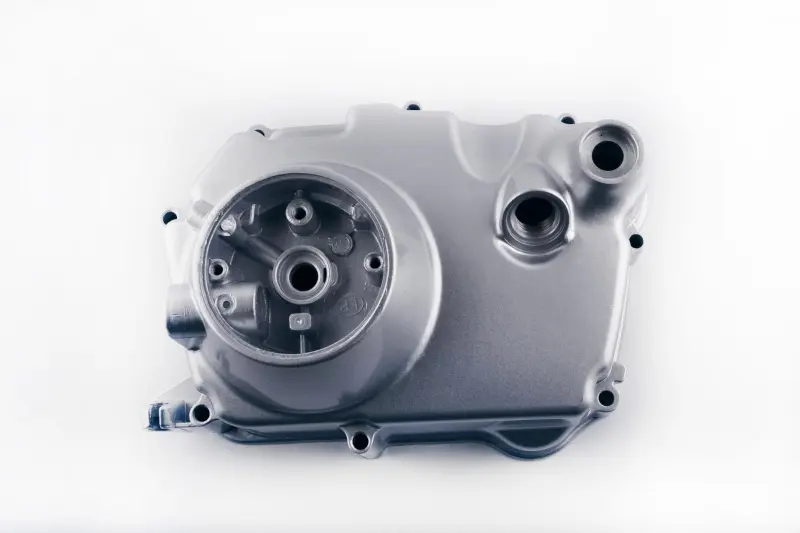

Кришка має сіре зовнішнє покриття, розвинений контур із кількома точками кріплення та круглу заглиблену ділянку в центральній частині. У верхній правій зоні розташовані два отвори різного діаметра. Нижня крайка виконана з виступами під кріплення та повторює складний контур картера. Саме сукупність цих ознак допомагає відрізнити потрібне виконання від зовні подібних кришок сімейства горизонтальних двигунів.

Перед замовленням корисно покласти демонтовану деталь тим самим боком і послідовно порівняти весь периметр: кількість вушок, відстані між ними, форму нижньої ділянки, положення круглого заглиблення та верхніх отворів. Збігу однієї чи двох ознак недостатньо. Особливо уважно перевіряють двигун після заміни, складання з різних деталей або встановлення іншого типу зчеплення.

Встановлення та перевірка після ремонту

Роботу виконують на очищеному двигуні. Перед зняттям правої кришки зливають моторну оливу за процедурою обслуговування конкретного мопеда, від'єднують механічний привод зчеплення та звільняють пов'язані з кришкою деталі. Кріплення відкручують без перекосу, а корпус знімають без ударів по посадковій площині. Залишки попереднього ущільнення видаляють обережно, щоб не залишити подряпин і задирок на стику.

Під час складання перевіряють стан прокладки, ущільнювальних кілець, сальників, напрямних і різьби кріпильних отворів; придатність цих деталей оцінюють окремо. Кришку встановлюють на суміщені напрямні без примусового стягування болтами. Кріплення затягують рівномірно з моментом, зазначеним для конкретного двигуна. Після монтажу регулюють механічний привод зчеплення, перевіряють вільний хід, чіткість увімкнення та відсутність підтікань по контуру. Такий порядок допомагає одразу виявити перекіс, помилку добору або проблему з ущільненням до звичайної експлуатації мопеда.
