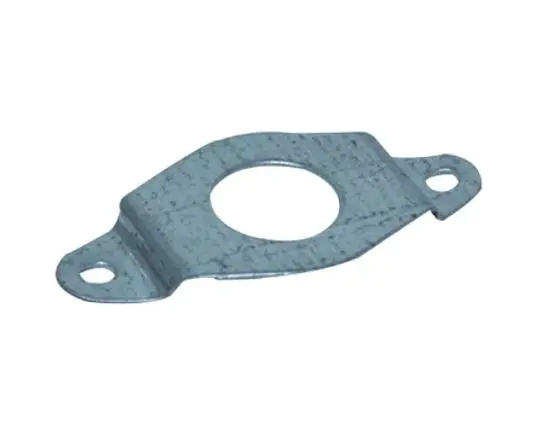

Притискна пластина сальника колінвала бензопили GoodLuck GL4500/5200 CANFLY

Притискна пластина сальника колінвала GoodLuck GL4500/5200 CANFLY

Профільована пластина призначена для фіксації сальника колінчастого вала в бензопилах GoodLuck серій GL4500 і GL5200. Деталь установлюється з боку сальника та утримує його корпус у передбаченому посадковому місці. Вона потрібна під час ремонту двигуна, якщо штатну пластину втрачено, деформовано при розбиранні або пошкоджено біля кріпильних отворів.

Ця деталь відрізняється від звичайного круглого стопорного кільця: вона має плоску фасонну форму, центральний отвір для зони виходу колінвала та два бічні вушка для кріплення. Така конфігурація дає змогу закріпити пластину у двох точках відносно картера. Центральна частина розташовується навколо вала, а контур деталі має відповідати посадковому майданчику та не заважати сусіднім компонентам.

Призначення деталі

Сальник колінвала працює в посадковому отворі картера й ущільнює місце проходження обертового вала. Притискна пластина підтримує його встановлене положення та обмежує небажане зміщення назовні. Тому стан цієї невеликої деталі має значення після заміни сальника, розбирання картера або обслуговування ділянки біля колінчастого вала.

Пластину варто замінити, якщо вона зігнута, нещільно прилягає до посадкового майданчика, має тріщини біля кріплень або не дає встановити сальник без перекосу. Випрямлена після значної деформації деталь може прилягати нерівномірно, тому для акуратного складання доцільна пластина з правильною геометрією. Стан самого сальника, посадкового місця та кріплення під час ремонту перевіряють окремо.

Основні орієнтири для підбору

• Застосування: бензопили GoodLuck GL4500 і GL5200.
• Внутрішній діаметр: 20 мм.
• Габарит пластини: довжина 73 мм, ширина 36 мм.
• Відстань між кріпленнями: 60 мм.
• Конструкція: центральний круглий отвір і два бічні кріпильні отвори.

Перед вибором порівняйте нову пластину зі знятою деталлю за довжиною, шириною, діаметром центрального отвору та відстанню між точками кріплення. Не менш важливі зовнішній контур, розташування бічних вушок і профіль вигину: у подібних бензопил трапляються близькі за призначенням деталі, які відрізняються геометрією. Позначення серії пилки слід звіряти повністю — GL4500 або GL5200, адже збіг лише робочого об’єму чи загального типу корпусу не підтверджує взаємозамінність.

Установлення під час ремонту бензопили

Монтаж виконують після правильної посадки сальника колінвала. Посадковий майданчик очищають від забруднень і залишків попереднього ущільнення, після чого перевіряють, що сальник установлений рівно та не виступає вище передбаченого положення. Пластину розміщують центральним отвором навколо вала, суміщають обидва кріплення та переконуються, що її краї прилягають без перекосу. Кріплення затягують рівномірно із зусиллям, визначеним для конкретної бензопили: надмірне затягування може деформувати тонку фасонну деталь або пошкодити різьбу в корпусі.

Після складання колінвал має обертатися вільно, без контакту з краєм центрального отвору. Якщо пластина не сідає на майданчик, отвори не збігаються або виникає торкання, продовжувати монтаж із зусиллям не слід — потрібно повторно перевірити положення сальника та відповідність геометрії. Ця притискна пластина підходить для планового ремонту ущільнення колінвала й відновлення штатної фіксації сальника на бензопилах GoodLuck GL4500/5200.
