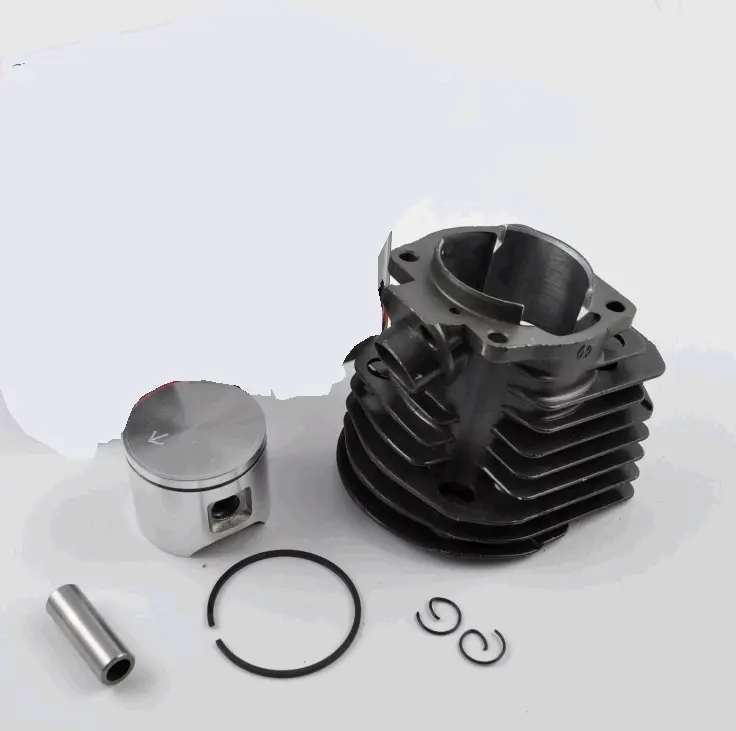

Циліндро-поршнева група CANFLY для Husqvarna 55, Ø46 мм, чорна

Циліндро-поршнева група CANFLY для Husqvarna 55, Ø46 мм

Комплект призначений для ремонту двигуна бензопили Husqvarna 55, у якому встановлений циліндр діаметром 46 мм. Він поєднує основні деталі верхньої частини двигуна: циліндр чорного кольору з ребрами повітряного охолодження, поршень, одне поршневе кільце, палець та два стопорні кільця. Такий набір обирають, коли зношені або пошкоджені деталі вже не забезпечують належну компресію, а заміна лише кільця чи поршня не усуває проблему.

Призначення та будова

Під час роботи поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля на шатун через поршневий палець. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, а стопорні кільця утримують палець від осьового зміщення. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та його здатністю працювати під навантаженням. Задири на дзеркалі циліндра, пошкодження днища поршня, зношення канавки кільця або помітний люфт пальця є підставою для розбирання й дефектування ЦПГ.

Циліндр має розвинене зовнішнє оребрення для відведення тепла повітряним потоком двигуна. На днищі поршня передбачена стрілка для правильної орієнтації деталі під час складання. Положення поршня, кільця та його замка має відповідати будові циліндра; довільне встановлення може спричинити контакт кільця з вікнами та пошкодження нової пари.

Що перевірити під час добору

• Модель пили. Комплект розрахований на Husqvarna 55. Самого збігу марки недостатньо: в інших моделей відрізняються діаметр, вікна циліндра та посадкові місця.
• Діаметр циліндра. Для цієї версії зазначено розмір Ø46 мм. Його потрібно зіставити зі встановленою ЦПГ і даними конкретної модифікації пили.
• Геометрія корпусу. Порівняйте з демонтованим циліндром форму основи, розташування кріпильних отворів, впускного й випускного каналів, а також конфігурацію бічних вікон.
• Поршневі деталі. Зіставте діаметр і висоту поршня, положення канавки та стопора кільця, розміри пальця й розташування стрілки на днищі.
• Склад ремонту. До набору входять циліндр, поршень, кільце, палець і два стопорні кільця. Прокладки та голчастий підшипник до заявленого складу не включені, тому потребу в них оцінюють до початку складання.

Рекомендації зі встановлення

Перед монтажем нового комплекту слід визначити причину пошкодження попередньої ЦПГ. Перегрів, недостатнє змащення суміші, забруднення впуску або підсмоктування повітря здатні швидко пошкодити й нові деталі, якщо несправність не усунуто. Одночасно перевіряють стан шатуна, підшипника верхньої головки, колінчастого вала, ущільнень і прилеглих поверхонь. Канали та картер очищають від абразивних частинок і залишків зруйнованих деталей.

Складання виконують на чистому двигуні з дотриманням напрямку поршня, положення замка кільця та надійної фіксації обох стопорних кілець. Кільце не можна розтягувати більше, ніж потрібно, а поршень має входити в циліндр без перекосу й ударного навантаження. Кріплення затягують за ремонтною процедурою для Husqvarna 55. Після встановлення перевіряють вільне переміщення механізму вручну й лише потім складають решту систем пили.

Ця ЦПГ CANFLY підходить для планового відновлення або ремонту Husqvarna 55 із циліндром Ø46 мм. Точний збіг моделі, діаметра, посадкових місць і конфігурації каналів важливіший за зовнішню подібність деталі: така перевірка допомагає підготувати всі потрібні компоненти заздалегідь і уникнути повторного розбирання двигуна.
