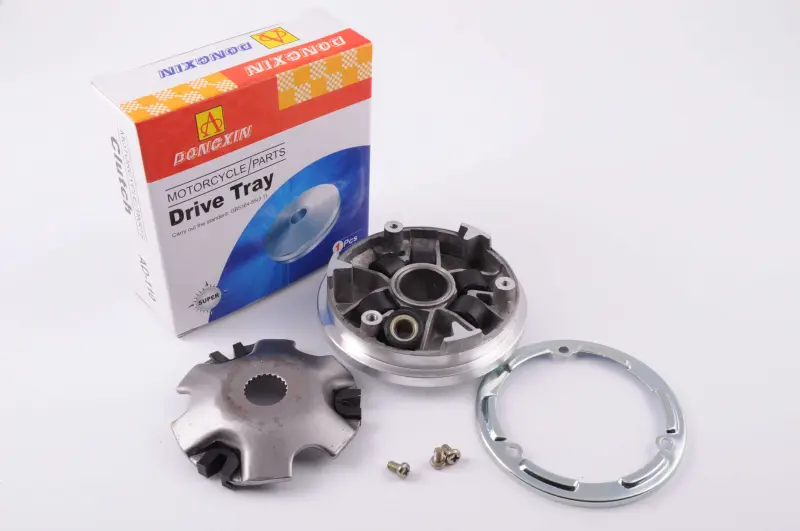

Передній варіатор DONGXIN для Suzuki Address AD110

Передній варіатор DONGXIN для Suzuki Address AD110

Передній варіатор DONGXIN призначений для варіаторної трансмісії скутера Suzuki Address AD110, який у товарних каталогах також позначають як Address V110. Деталь передає обертання від двигуна до приводного ременя та змінює передавальне відношення зі зростанням обертів. Завдяки цьому скутер може рушати, прискорюватися й переходити між режимами руху без ручного перемикання передач.

Призначення у трансмісії

Під час роботи ремінь переміщується по робочій поверхні переднього шківа ближче до центра або до зовнішнього краю. Зміна положення ременя змінює ефективний діаметр шківа та співвідношення між обертами двигуна і швидкістю привода. Стан варіатора тому безпосередньо пов’язаний із характером старту, рівномірністю прискорення та правильною роботою пасової передачі.

Ця модель належить до стандартних передніх варіаторів і виготовляється як аналог штатної деталі. Зовнішній діаметр варіатора становить 97 мм, діаметр пальця — 20 мм, діаметр вала — 13 мм. Ці параметри потрібно враховувати разом із моделлю скутера: лише однаковий робочий об’єм двигуна не підтверджує відповідність, адже різні покоління та модифікації Suzuki Address можуть мати іншу будову трансмісії.

Основні параметри

• Призначення: передня частина варіаторної трансмісії скутера.
• Застосування: Suzuki Address AD110 / V110.
• Зовнішній діаметр варіатора: 97 мм.
• Діаметр пальця: 20 мм.
• Діаметр вала: 13 мм.
• Марка деталі: DONGXIN.
• Виконання: стандартний аналог штатного варіатора.

Як правильно підібрати

Перед замовленням слід визначити точну модифікацію скутера та зіставити розміри встановленої деталі. Перевірте зовнішній діаметр, посадку на вал, розмір пальця й загальну геометрію сполучених частин. Доцільно порівняти розташування напрямних, форму задньої пластини та робочий профіль шківа зі знятим варіатором. Такий підхід особливо важливий для техніки, у документах якої трапляються близькі позначення Address 110, AD110 і V110.

Варіатор варто оглянути, якщо під час рушання з’явилися ривки, прискорення стало нерівномірним, із боку трансмісії чути сторонній шум або помітно змінилася поведінка пасового привода. Підставою для заміни можуть бути зношені доріжки, люфт, биття, пошкоджені посадочні місця чи нерівності на поверхні, якою переміщується ремінь. Ці ознаки потрібно оцінювати разом зі станом роликів, напрямних і самого ременя, оскільки частини варіаторної передачі взаємодіють між собою.

Встановлення та обслуговування

Монтаж виконують після зняття кришки трансмісії та розбирання переднього шківа. Перед складанням очищають посадочні й робочі поверхні, перевіряють стан вала, втулки, кріплення, ременя та деталей, що контактують із варіатором. Ремінь має розташовуватися без перекосу й не перешкоджати правильному затягуванню кріплення. Послідовність розбирання, момент затягування та допустимий знос визначають за сервісними даними конкретної модифікації Suzuki.

Після встановлення потрібно переконатися, що шків складений без люфту, ремінь розташований правильно, а обертання відбувається вільно. Пробний запуск проводять із контролем сторонніх звуків і роботи трансмісії на малих обертах. Точний підбір та акуратне складання допомагають відновити передбачувану зміну передавального відношення і нормальну взаємодію варіатора з ременем.
