Комплект собачки котушки стартера ROYI для бензопил STIHL MS 180–660

Комплект собачки котушки ручного стартера ROYI

Комплект призначений для ремонту механізму ручного запуску бензопил STIHL MS 180, MS 210, MS 230, MS 250, MS 260, MS 280, MS 290, MS 361, MS 440 і MS 660. Собачка встановлюється на роторі стартера та забезпечує короткочасне з'єднання котушки з відповідною частиною пускового механізму. Така деталь потрібна, коли під час витягування шнура стартер обертається, але двигун не прокручується або зачеплення відбувається не за кожної спроби.

Як працює собачка стартера

Під час витягування пускового шнура котушка повертається, а собачка виходить у положення зачеплення та передає обертання двигуну. Після відпускання руків'я вона має звільнити відповідну частину, щоб шнур повернувся на котушку. Для справної роботи необхідні вільний рух собачки, правильне положення фігурної пружини та неушкоджене посадкове місце. Якщо деталь заклинює, має відколи або не виходить на зачеплення, зусилля від шнура передається нестабільно.

Склад комплекту

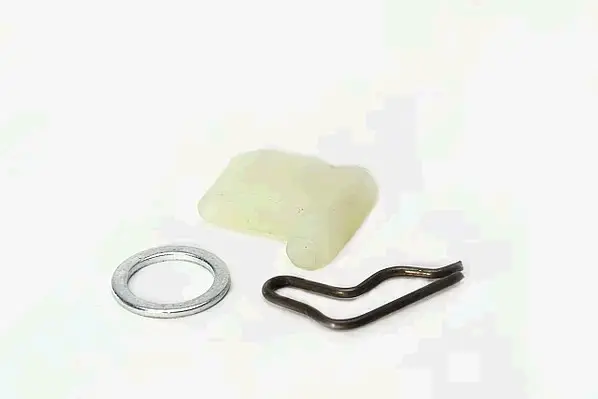

Комплект містить одну світлу собачку, пласку шайбу та фігурну дротяну пружину-фіксатор. Ці деталі спільно працюють у відповідній конструкції ручного стартера: собачка забезпечує зачеплення, шайба займає передбачене місце на осі котушки, а пружина керує положенням собачки під час повороту ротора. Комплектний формат доречний під час ремонту, якщо стара пружина деформувалася, шайба була втрачена або зношені деталі вже не забезпечують узгодженої роботи механізму.

Що перевірити перед вибором

Самого номера моделі бензопили не завжди достатньо для добору деталей стартера: конструкція може відрізнятися залежно від виконання інструмента або раніше встановленого кожуха. Перед замовленням зіставте комплект із розібраним механізмом.

• Модель пилки: перевірте повне позначення, включно з літерами та додатковими індексами після номера MS.
• Кількість собачок: з'ясуйте, чи розрахована встановлена котушка на одну або дві деталі зачеплення.
• Форма посадки: порівняйте контур собачки, розташування осі та ділянку контакту з відповідною частиною стартера.
• Пружина: зіставте вигини, напрямок монтажу й точки взаємодії її кінців із котушкою та собачкою.
• Шайба: перевірте внутрішній і зовнішній діаметри за старою деталлю, не добираючи її лише за виглядом кожуха.

Коли потрібна заміна

Перевірити собачку варто, якщо шнур витягується без помітного прокручування двигуна, стартер спрацьовує через раз або всередині кожуха чути повторні клацання без упевненого зачеплення. Підставою для заміни є тріщини, сколоті чи заокруглені контактні крайки, заїдання на осі, деформація пружини та пошкодження шайби. Одночасно огляньте котушку, відповідну частину стартера, поворотну пружину і шнур: подібні ознаки можуть виникати через несправність будь-якої з цих деталей.

Установлення та перевірка

Комплект монтується в корпусі поворотного стартера після зняття бічного кожуха бензопили. Розміщуйте собачку, шайбу та фігурну пружину в послідовності й орієнтації, передбачених конструкцією встановленої котушки. Посадкове місце потрібно очистити від тирси та забруднень, не пошкоджуючи вісь і поверхню ротора. Після складання повільно витягніть шнур на невелику довжину та переконайтеся, що собачка вільно виходить на зачеплення, передає обертання і повертається без заклинювання. Шнур має змотуватися рівно, а деталі — залишатися на своїх місцях.

ROYI підходить для відновлення штатного ручного запуску перелічених бензопил за умови збігу конструкції стартера. Точне порівняння демонтованого комплекту особливо потрібне, якщо кожух або котушку вже замінювали: у такому разі орієнтуйтеся на фактично встановлений механізм, форму деталей і схему їх розміщення.
