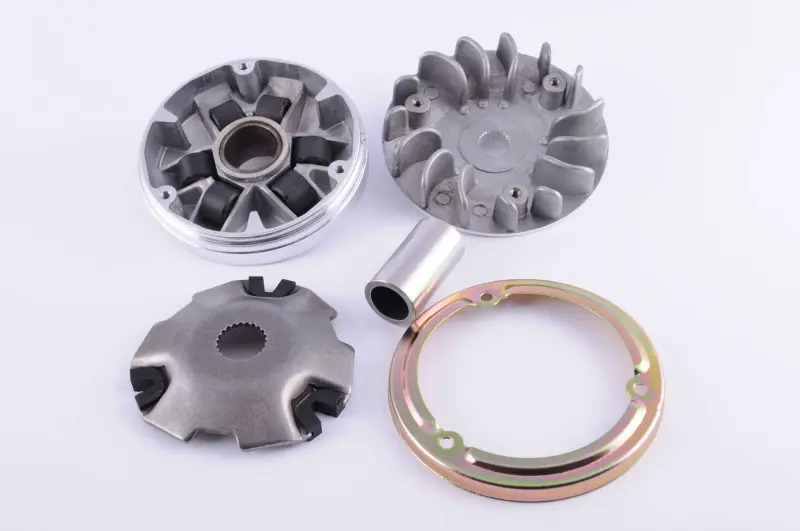

Передній варіатор Suzuki Address AD100 DONGXIN із пальцем і щокою

Передній варіатор DONGXIN для Suzuki Address AD100

Комплект призначений для ремонту варіаторної трансмісії скутера Suzuki Address AD100 із двотактним двигуном об’ємом 100 см³. Передній варіатор передає обертання від колінчастого вала на приводний ремінь і разом із заднім шківом змінює передавальне відношення. Від стану його поверхонь та рухомих деталей залежать початок руху, набір швидкості й стабільна робота пасового привода в доступному діапазоні обертів.

До конфігурації входять корпус переднього варіатора, палець і щока. Палець слугує напрямною для осьового переміщення рухомої частини шківа, а щока утворює другу поверхню, між якою та варіатором працює ремінь. Зі зміною обертів рухома частина зміщується, тому робочий діаметр ременя на передньому шківі збільшується або зменшується. У такий спосіб трансмісія змінює передавальне відношення без ручного перемикання ступенів.

Контрольні параметри для підбору

• Сумісність: Suzuki Address AD100.
• Тип техніки: скутер із двотактним двигуном об’ємом 100 см³.
• Зовнішній діаметр основного шківа: 94,7 мм.
• Отвір у тарілці під палець: 22 мм.
• Отвір у задній пластині: 18 мм.
• Внутрішній діаметр щоки: 14 мм.
• Палець варіатора: діаметр 22 мм, довжина 39 мм.

Для точного вибору одного збігу моделі скутера недостатньо: перед монтажем потрібно зіставити посадкові діаметри, довжину пальця, зовнішній розмір шківа, профіль пасової поверхні та взаємне розташування деталей зі знятим варіатором. Це особливо актуально для техніки, яку раніше ремонтували або на яку могли встановити деталі від іншої модифікації. Невідповідність пальця, шліцьового з’єднання чи посадки щоки не варто компенсувати розточуванням, підкладками або примусовим затягуванням.

Коли потрібна заміна

Варіатор перевіряють у разі ривків під час старту, нестабільного розгону, стороннього шуму з боку трансмісії, помітного люфту або биття. Підставою для заміни також стають пошкодження пасових поверхонь, виражені канавки, нерівномірне зношення доріжок роликів та ускладнене переміщення рухомої частини по пальцю. Перед установленням доцільно оглянути ремінь, ролики, напрямні й сполучені поверхні: несправність сусідніх деталей здатна погіршити роботу нового комплекту.

Рекомендації щодо встановлення

Монтаж виконують на очищені посадкові місця з правильним розташуванням усіх деталей варіатора. Палець має входити без перекосу, а рухома частина — пересуватися по ньому вільно, без заїдання та надмірного люфту. Ролики розміщують у своїх доріжках, після чого перевіряють положення задньої пластини та щоки. Під час остаточного складання ремінь заглиблюють у задній шків, щоб він не затиснувся між передніми тарілками й не завадив коректно затягнути кріплення.

Після складання шків прокручують вручну та переконуються, що деталі встановлені співвісно, ремінь розташований правильно, а всередині корпуса немає сторонніх предметів. Кріплення затягують способом і моментом, передбаченими для конкретної версії Suzuki Address AD100. Комплект DONGXIN підходить для планового відновлення штатної варіаторної передачі, коли потрібно замінити зношений передній шків разом зі сполученими деталями та повернути трансмісії нормальну зміну передавального відношення.
