Передній варіатор із пальцем DONGXIN для Honda Lead AF48, Dio AF54/56

Передній варіатор DONGXIN для Honda AF48, AF54 та AF56

Комплект призначений для обслуговування варіаторної трансмісії скутерів Honda із зазначеними кодами рами. Передній варіатор установлюється на колінчастому валу та взаємодіє з приводним ременем. Коли частота обертання змінюється, рухома щока переміщується, ремінь займає інше положення між поверхнями шківа, а трансмісія плавно змінює передавальне відношення. Від стану цієї деталі залежать правильне переміщення ременя, характер розгону та стабільність роботи привода.

Застосування заявлене для Honda Lead AF48, а також моделей на базі AF54 і AF56. У картках цієї деталі код AF54 додатково пов’язують із Giorno Crea та Giorno Crea DX, а AF56 — зі Smart Dio. Тому під час підбору головним орієнтиром є повний код рами конкретного скутера, а не лише звична торгова назва сімейства. У техніки різних років і модифікацій зовні подібні деталі трансмісії можуть відрізнятися посадкою та геометрією.

Будова комплекту

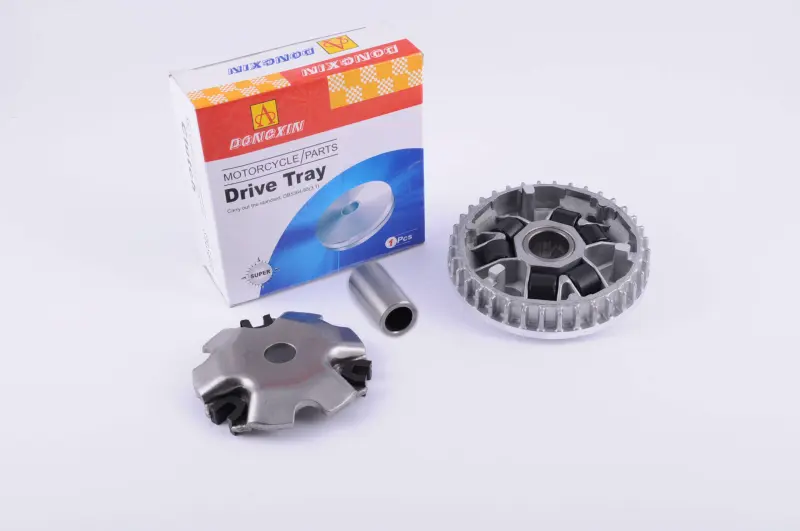

До комплекту входять рухома щока переднього варіатора, задня напрямна пластина та циліндрична втулка — палець варіатора. На внутрішньому боці щоки виконані профільовані доріжки для роликів, а пластина закриває їх із боку колінчастого вала й спрямовує переміщення щоки. Палець розташовується в центральній частині та слугує напрямною для її осьового ходу. Такий склад підходить для ремонту, під час якого потрібно замінити основні сполучені деталі переднього варіатора та зберегти штатний принцип роботи трансмісії.

Ролики варіатора, приводний ремінь, зовнішня щока з крильчаткою, кріплення та інші деталі привода до цього комплекту не входять. Їхній стан перевіряють окремо. Зношені ролики, пошкоджені напрямні, ремінь зі зменшеною шириною або дефекти зовнішньої щоки можуть впливати на роботу трансмісії навіть після встановлення нового варіатора.

Коли потрібна заміна

• на доріжках роликів утворилися помітні виробітки, сходинки або пошкодження;
• рухома щока переміщується із заїданням чи має небажаний люфт на пальці;
• на поверхнях контакту з ременем є борозни, відколи або нерівномірне зношення;
• під час розбирання виявлено пошкодження задньої пластини або її напрямних ділянок;
• виконується комплексне відновлення варіаторної трансмісії після тривалої експлуатації.

Перелічені ознаки оцінюють після розбирання. Ривки під час старту, сторонній шум або погіршення розгону самі по собі не вказують лише на варіатор: схожі прояви можуть бути пов’язані з ременем, роликами, заднім шківом або зчепленням. Огляд усього привода допомагає не залишити поруч із новою деталлю зношені компоненти.

Як перевірити сумісність

Перед замовленням звірте код рами — AF48, AF54 або AF56 — і зіставте комплект зі знятим варіатором. Потрібно порівняти зовнішній діаметр щоки, профіль і кількість роликових доріжок, розміри центрального отвору, довжину та діаметри пальця, форму задньої пластини й розташування напрямних. Особливо уважно перевіряють палець: його розміри визначають положення рухомої щоки та діапазон її ходу. Якщо трансмісію раніше доопрацьовували, комплект добирають за фактично встановленими деталями, а не лише за моделлю скутера.

Установлення та обслуговування

Монтаж виконують на очищений колінчастий вал без перекосу деталей. Ролики розміщують у доріжках у правильній орієнтації, задню пластину встановлюють із напрямними, а палець має вільно сполучатися з центральною частиною щоки. Під час затягування кріплення ремінь не повинен бути затиснутий між половинами переднього шківа: для цього йому попередньо дають опуститися глибше в задній шків. Момент затягування обирають за сервісними даними конкретної моделі Honda.

Після складання перевіряють вільне обертання привода, правильне положення ременя та відсутність стороннього контакту з кришкою трансмісії. Комплект DONGXIN підходить для планового ремонту переднього варіатора, коли сумісність підтверджена кодом рами та параметрами знятих деталей.
