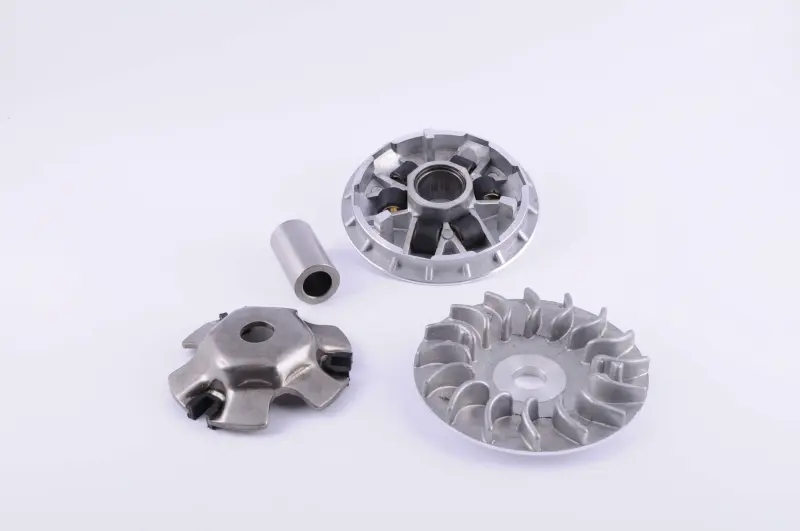

Передній варіатор DONGXIN Honda Lead 90 HF05 з пальцем і щокою

Передній варіатор для Honda Lead 90 HF05

Передній варіатор DONGXIN з пальцем і щокою призначений для двотактного скутера Honda Lead 90 модифікації HF05. Деталь установлюється в передній частині пасової варіаторної трансмісії та бере участь у передаванні крутного моменту від двигуна до приводного паса. Комплект підходить для планового обслуговування або ремонту привода, коли штатні деталі зношені, мають люфт чи пошкоджені контактні поверхні.

Як працює передній варіатор

Конструкція переднього шківа включає рухому половину, палець-втулку та зовнішню щоку з радіальними ребрами. Усередині рухомої частини розміщуються ролики. Зі зростанням обертів ролики переміщують половину шківа вздовж пальця, відстань між щоками зменшується, а пас виходить на більший робочий діаметр. Під час зниження обертів процес відбувається у зворотному напрямку. Так варіатор плавно змінює передавальне відношення без ручного перемикання передач.

Стан поверхонь шківа безпосередньо впливає на рух паса. Зношення доріжок роликів, вироблення пальця, перекіс рухомої половини або пошкодження щік можуть порушити вільне переміщення деталей. Це здатне супроводжуватися ривками під час розгону, нерівномірним набором швидкості, стороннім шумом під кришкою трансмісії чи прискореним зношенням паса. Подібні ознаки виникають і через несправність роликів, напрямних, заднього шківа або зчеплення, тому перед установленням варто оглянути весь привод.

Що перевірити під час добору

Заявлене застосування комплекту — Honda Lead 90 HF05 із двотактним двигуном об’ємом 90 см³. Перед придбанням уточніть модифікацію скутера за його технічними даними та порівняйте нову деталь зі знятим варіатором. Значення мають зовнішній діаметр половин шківа, центральна посадка, довжина й обидва діаметри пальця, форма зовнішньої щоки, профіль напрямної пластини та розташування доріжок роликів. Ці параметри особливо потрібно перевіряти на техніці, де трансмісію раніше ремонтували або змінювали.

Одночасно оцініть стан паса, роликів і напрямних. Маса та розміри роликів впливають на режим перемикання варіатора, тому їх добирають за вимогами конкретної модифікації, а не лише за зовнішньою схожістю. Пас має відповідати приводу за довжиною, шириною та профілем. Якщо старий пас має тріщини, розшарування, значне звуження або нерівномірно відполіровані бічні поверхні, його подальше використання може завадити нормальній роботі нових деталей.

Рекомендації зі встановлення

Перед складанням очистьте посадкові місця, доріжки роликів і контактні площини шківа. Олива та пластичне мастило не повинні потрапляти на бічні поверхні паса й щоки: забруднення спричиняє прослизання та погіршує передавання зусилля. Палець установлюють без перекосу, ролики правильно розміщують у доріжках, а напрямну пластину суміщають із передбаченими посадковими точками. Порядок шайб та інших кріпильних деталей має відповідати схемі Honda Lead 90 HF05.

Під час монтажу пас попередньо заглиблюють між половинами заднього шківа, щоб біля переднього варіатора утворилася вільна ділянка. Це дає зовнішній щоці змогу повністю сісти на посадкове місце та запобігає затисканню паса під час затягування гайки. Для утримання шківа застосовують відповідний фіксатор, а кріплення затягують із моментом із сервісної документації конкретного скутера. Після складання перевіряють вільне обертання, положення паса та відсутність перекосу, після чого встановлюють кришку трансмісії.
