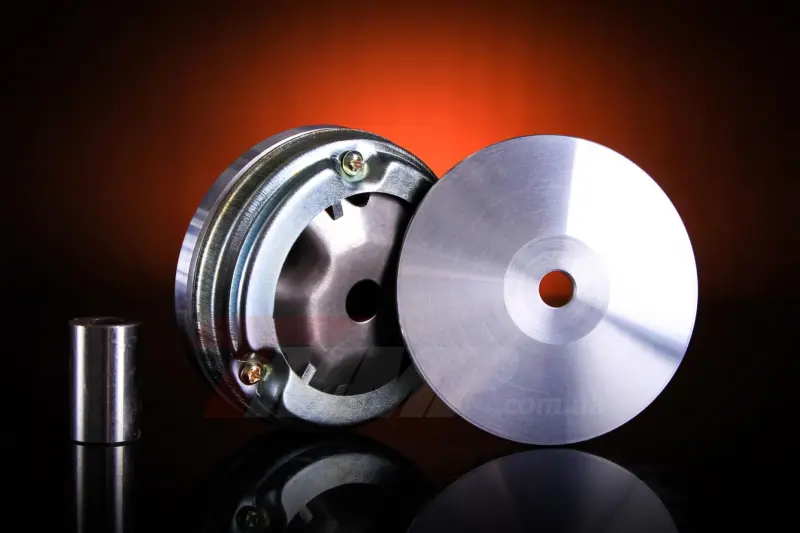

Передній варіатор для Honda Lead 90

Передній варіатор для Honda Lead 90

Деталь призначена для обслуговування варіаторної трансмісії скутера Honda Lead 90. Передній варіатор розташований на ведучому боці пасового привода та бере участь в автоматичній зміні передавального відношення. Разом із пасом, роликами й заднім шківом він дає трансмісії змогу переходити від режиму рушання до руху з вищою швидкістю без ручного перемикання передач.

Як варіатор працює у трансмісії

Коли оберти двигуна зростають, ролики переміщуються напрямними та впливають на рухому частину ведучого шківа. Половини шківа зближуються, тому пас виходить на більший робочий радіус. Водночас на задньому шківі пас опускається нижче, а передавальне відношення змінюється плавно. Стан поверхонь варіатора, напрямних і сполученої втулки безпосередньо впливає на рівномірність цього переміщення.

Зношений передній варіатор може проявлятися ривками під час набору швидкості, вібрацією, стороннім шумом, нерівномірним розгоном або нестабільною поведінкою трансмісії в окремих режимах. Перед заміною потрібно оцінити не лише сам шків, а й ролики, пас, втулку, напрямні деталі та кріплення. Одночасна перевірка пов’язаних компонентів допомагає відрізнити зношення варіатора від несправності іншої частини пасового привода.

Що перевірити під час підбору

• Модель скутера. Позиція розрахована на Honda Lead 90; для цієї моделі в каталогах запчастин також застосовується позначення NH90, а поширений код сімейства — HF05.
• Геометрію старої деталі. Зіставте зовнішній діаметр шківа, центральний отвір, довжину й посадкові розміри втулки, профіль пасової поверхні та розташування напрямних.
• Склад ремонтованої частини. Заздалегідь визначте, які ролики, напрямні, шайби та дистанційні деталі залишаються штатними, а які потребують заміни.
• Стан паса. Його ширина, зношення бічних граней і відповідність моделі важливі для правильного положення між половинами шківа.
• Конфігурацію трансмісії. Якщо привод раніше доопрацьовували, порівнюйте встановлюваний варіатор із фактично демонтованими деталями, а не лише з назвою скутера.

Заміна та встановлення

Перед монтажем очищають внутрішню порожнину кришки трансмісії та перевіряють поверхні, якими переміщуються ролики й рухома частина шківа. На пасових доріжках не повинно залишатися оливи, густого мастила чи забруднень: зусилля передається завдяки контакту бічних поверхонь паса зі шківами. Деталі встановлюють у початковій послідовності, зберігаючи передбачене розташування втулки, шайб і дистанційних компонентів.

Під час складання пас потрібно заглибити в задній шків, щоб його не затиснуло між передніми половинами під час затягування кріплення. Гайку фіксують способом і моментом, передбаченими посібником для конкретної версії Honda Lead 90. Після складання перевіряють вільне обертання, правильне положення паса та відсутність перекосу, а потім контролюють роботу трансмісії спочатку без різких навантажень.

Цей передній варіатор підходить для планового відновлення штатного пасового привода та ремонту після зношення доріжок, появи люфту або пошкодження контактних поверхонь. Точний підбір за моделлю й фактичними розмірами демонтованої деталі особливо важливий для скутерів, на яких трансмісію вже ремонтували або встановлювали нестандартні компоненти.
