Передній варіатор Honda Lead 100 JF06 з пальцем DONGXIN

Передній варіатор DONGXIN для Honda Lead 100 JF06

Комплект призначений для ремонту передньої частини пасової варіаторної трансмісії скутера Honda Lead 100 у модифікації JF06. Варіатор працює разом із приводним пасом і заднім шківом: зі зміною обертів він змінює положення паса на шківах та плавно регулює передавальне відношення. Від стану його доріжок, роликів, слайдерів і спряжених поверхонь залежать правильне переміщення рухомої щоки, рівномірність розгону та використання передбаченого діапазону трансмісії.

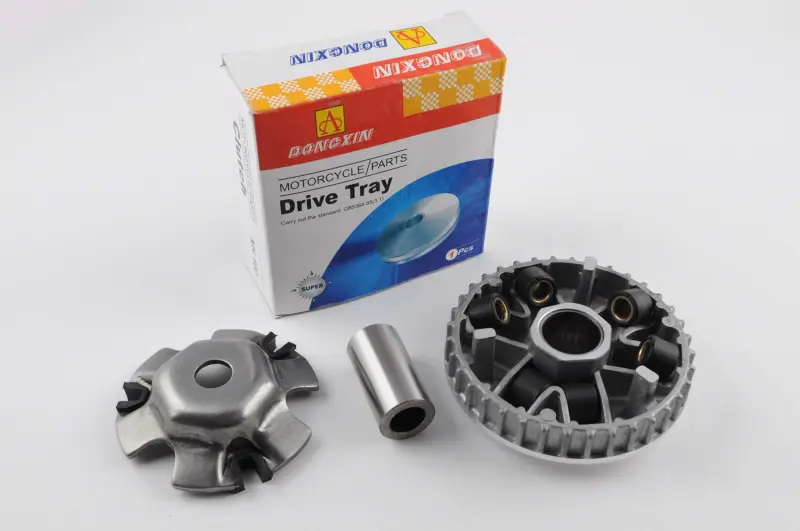

Ця версія постачається з пальцем варіатора. Комплект охоплює основну тарілку, задню пластину типу «павук», ролики, слайдери та палець. Такий склад зручний під час комплексного ремонту, коли зношена не одна окрема деталь, а кілька взаємодіючих компонентів переднього шківа. Установлення деталей з одного комплекту дає змогу не поєднувати нову тарілку зі старими зношеними роликами або напрямними.

Коли потрібна заміна

Перевірка переднього варіатора актуальна за наявності ривків під час розгону, нерівномірної роботи пасової передачі, стороннього шуму з боку кришки трансмісії або помітного погіршення динаміки. Підставою для заміни також є вироблення на доріжках роликів, пошкодження поверхні, якою переміщується пас, збільшений люфт пальця, деформація задньої пластини та зношення слайдерів. Причину несправності визначають після розбирання: подібні прояви можуть бути пов’язані не лише з варіатором, а й із пасом, заднім шківом або зчепленням.

Що перевірити під час вибору

• Модель скутера: комплект розрахований на Honda Lead 100.
• Модифікація: підтверджене виконання — JF06 із двигуном сімейства JF06E.
• Тип комплекту: варіант із пальцем, роликами, слайдерами, основною тарілкою та задньою пластиною.
• Посадкові місця: до монтажу порівняйте форму доріжок, центральні отвори, довжину пальця та розташування напрямних зі знятими деталями.
• Суміжні компоненти: одночасно оцініть стан паса й відповідної поверхні переднього шківа, щоб новий комплект не працював із пошкодженими деталями.

Позначення Lead 100 саме по собі недостатнє для точного вибору: у скутерів однієї лінійки трапляються різні покоління та виконання трансмісії. Перед замовленням перевірте код модифікації JF06 і зіставте конструкцію демонтованого варіатора з комплектом DONGXIN. Деталь не варто підбирати для Lead 50, Lead 90 або інших моделей лише за зовнішньою подібністю.

Рекомендації щодо встановлення

Монтаж виконують на очищені посадкові поверхні, не допускаючи потрапляння бруду на доріжки роликів і зони контакту паса. Ролики мають вільно розташовуватися у своїх доріжках, слайдери — правильно фіксувати задню пластину, а палець — переміщуватися без перекосу та заклинювання. Перед остаточним складанням перевіряють порядок шайб і дистанційних деталей, адже їх неправильне розташування змінює положення шківа та паса.

Кріплення переднього шківа затягують способом і з моментом, передбаченими сервісною документацією Honda Lead 100 JF06. Після складання необхідно переконатися, що шків обертається без биття, пас розташований правильно, а всередині корпуса не залишилися сторонні предмети. Такий підхід дає змогу використовувати комплект за призначенням та усунути помилки, спричинені неправильним вибором або складанням варіаторної передачі.
