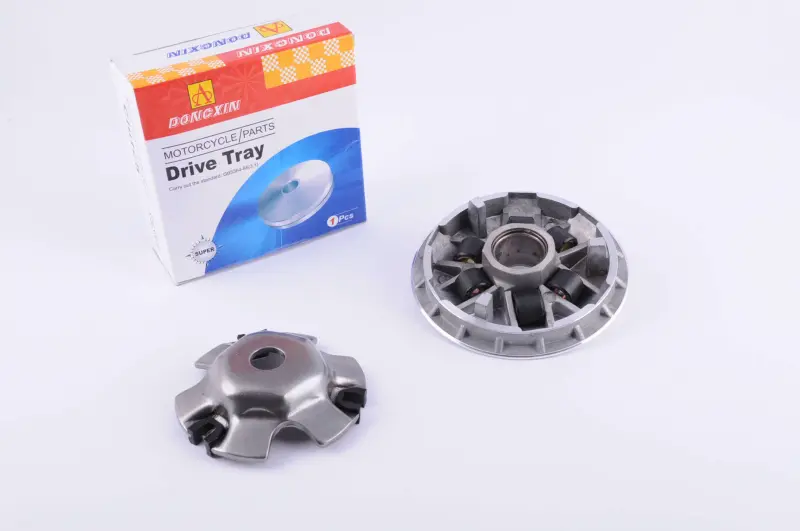

Передній варіатор Honda Lead 100 JF06 DONGXIN

Передній варіатор DONGXIN для Honda Lead 100 JF06

Комплект призначений для обслуговування варіаторної трансмісії скутера Honda Lead 100 з позначенням JF06/JF06E. Передній варіатор установлюється на колінчастому валу та разом із приводним ременем і заднім шківом змінює передавальне відношення без ручного перемикання передач. Така схема допомагає двигуну працювати у відповідному діапазоні обертів під час рушання, прискорення та руху зі сталою швидкістю.

Усередині рухомої частини розміщені вантажі. Зі зростанням обертів вони розходяться напрямними, переміщують щоку шківа та виводять ремінь на більший радіус. Коли оберти знижуються, механізм повертається у початкове положення. Тому стан доріжок, вантажів, ковзних напрямних, втулки та поверхонь контакту з ременем безпосередньо впливає на характер розгону й реакцію скутера на ручку газу.

Будова та параметри

До набору входять основна тарілка варіатора, комплект вантажів, ковзні напрямні, задня напрямна пластина та втулка. Посадковий отвір основної тарілки під втулку має діаметр 24 мм, а отвір задньої пластини — 15 мм. Для цієї версії також зазначені вантажі розміром 18×13 мм і масою 14 г. Комплектна конструкція доречна під час ремонту, коли зношена не одна окрема деталь, а кілька частин механізму, що взаємодіють між собою.

• Призначення: передня частина пасової варіаторної передачі скутера.
• Застосування: Honda Lead 100 JF06/JF06E.
• Тип: варіатор у зборі з вантажами, напрямною пластиною, ковзними напрямними та втулкою.
• Посадка під втулку: 24 мм.
• Отвір задньої пластини: 15 мм.
• Розмір вантажів: 18×13 мм.
• Маса одного вантажу: 14 г.

Коли потрібна заміна

Передній варіатор перевіряють за наявності ривків під час рушання, нерівномірного прискорення, стороннього шуму під кришкою трансмісії, помітного вироблення на доріжках вантажів або пошкодження поверхонь, якими рухається ремінь. Подібні прояви можуть спричиняти також зношений ремінь чи деталі заднього шківа, тому перед монтажем варто оглянути весь пасовий привод. Заміна лише однієї частини без перевірки суміжних компонентів не завжди усуває причину неправильної роботи трансмісії.

Як правильно підібрати

Позначення Lead 100 і JF06 потрібно перевіряти разом: назви моделі без коду рами або двигуна недостатньо для впевненого вибору, адже сімейство Honda Lead охоплює різні покоління та варіанти трансмісії. Додатково порівняйте зі знятим варіатором зовнішній діаметр, посадку втулки, товщину пакета, форму задньої пластини, розмір вантажів і розташування напрямних. Деталь не варто підбирати лише за об’ємом двигуна чи зовнішньою подібністю.

Монтаж і перевірка після ремонту

Перед складанням відсік трансмісії очищають від пилу та продуктів зношення, перевіряють втулку, ремінь, відповідну щоку й різьбове з’єднання. Вантажі мають вільно розташовуватися у своїх доріжках, а ковзні напрямні — правильно входити у пази задньої пластини. На поверхні контакту шківа з ременем не наносять мастило чи оливу: забруднення зменшує зчеплення ременя та порушує роботу передачі.

Під час затягування важливо не затиснути ремінь між щоками так, щоб кріплення зафіксувало не повністю складений пакет. Гайку затягують штатним моментом для конкретної версії Honda Lead 100, після чого вручну перевіряють правильне положення деталей і встановлюють кришку трансмісії. Після запуску контролюють відсутність биття, металевого шуму та ривків. Такий порядок допомагає коректно ввести новий варіатор у роботу й вчасно виявити зношення суміжних деталей.
