Передній варіатор Honda Dio AF34 із втулкою DONGXIN

Передній варіатор DONGXIN для Honda Dio AF34

Комплект призначений для ремонту варіаторної трансмісії скутера Honda Dio AF34. Передній варіатор установлюється на колінчастому валу та працює разом із приводним ременем і заднім веденим шківом. Він автоматично змінює передавальне відношення відповідно до обертів двигуна й навантаження, тому стан його деталей безпосередньо впливає на рушання, рівномірність розгону та використання діапазону трансмісії.

Усередині рухомої частини варіатора розміщуються ролики. Коли оберти зростають, відцентрова сила переміщує їх напрямними, рухома щока наближається до нерухомої, а ремінь виходить на більший робочий радіус переднього шківа. Після зниження обертів процес відбувається у зворотному напрямку. Така схема дає скутеру змогу перейти від тягового режиму під час старту до передавального відношення, потрібного для подальшого набору швидкості, без ручного перемикання передач.

Склад і призначення деталей

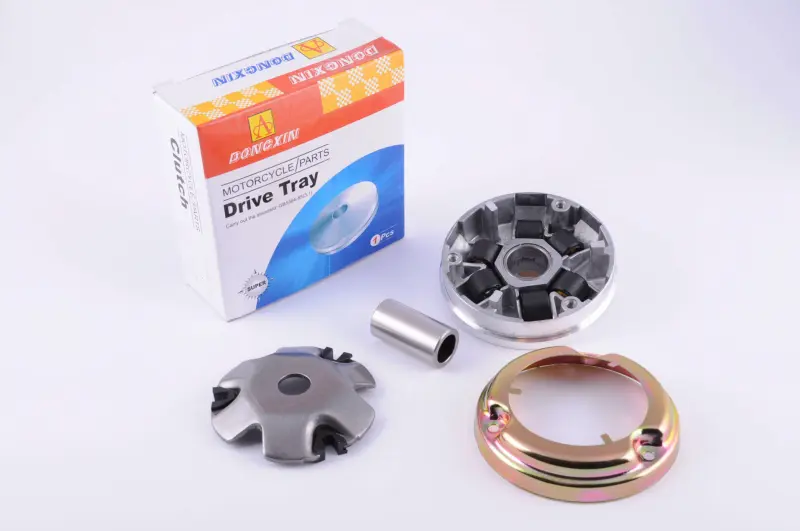

Комплект містить корпус переднього варіатора з доріжками для роликів, зовнішню щоку з крильчаткою, втулку, яку також називають пальцем варіатора, та спряжену пластину. Ці деталі утворюють передню частину пасового привода. Втулка спрямовує осьове переміщення рухомої щоки, а крильчатка бере участь у вентиляції закритого відсіку трансмісії. Роликів на представленому товарному зображенні немає, тому перед складанням потрібно окремо підготувати відповідний комплект роликів.

Коли варіатор перевіряють і замінюють

Підставою для розбирання можуть бути ривки під час рушання, нестабільний розгін, вібрація, сторонній шум із боку кришки трансмісії або погіршення виходу ременя на зовнішній радіус шківа. Після зняття оцінюють стан доріжок роликів, контактних площин обох щік, втулки та посадкових місць. Глибоке вироблення, задирки, деформація, помітне биття чи надмірний люфт заважають рухомій частині переміщуватися рівномірно та потребують заміни пошкоджених деталей.

Одночасно потрібно оглянути приводний ремінь, ролики й задній шків. Зношені ролики можуть мати пласкі ділянки та втратити здатність вільно переміщуватися доріжками, а зношений або забруднений ремінь здатний спричинити втрату тяги й нестабільну зміну передавального відношення. Заміна лише варіатора без перевірки суміжних компонентів не завжди усуває причину неправильної роботи привода.

Що звірити перед замовленням

• Модель і модифікацію: комплект заявлений для Honda Dio AF34; позначення рами та виконання двигуна потрібно перевірити до придбання.
• Форму деталей: порівняйте зі знятим варіатором профіль корпусу, розташування доріжок, форму зовнішньої щоки, крильчатки та пластини.
• Посадкові параметри: зіставте довжину втулки, її зовнішній і внутрішній діаметри, діаметр шківа та посадку на колінчастий вал.
• Ролики: перевірте їхній розмір і масу за вимогами конкретної модифікації скутера; невідповідні ролики змінюють характер роботи трансмісії.
• Стан ременя: тріщини, значне звуження, розшарування або сліди забруднення потребують окремого обслуговування привода.

Рекомендації зі встановлення

Монтаж виконують на очищені посадкові поверхні з дотриманням штатної послідовності втулки, щік, шайб і кріплення. Ролики вкладають у доріжки без перекосу, після чого перевіряють вільне переміщення рухомої частини. Контактні площини шківа та приводний ремінь мають залишатися чистими: потрапляння оливи чи мастила спричиняє проковзування. Тип і місце застосування мастильного матеріалу визначають за сервісними вимогами конкретного двигуна, не наносячи його на зони контакту ременя.

Для утримання шківа під час затягування використовують призначений для цього інструмент. Гайку затягують моментом, зазначеним у документації Honda для відповідної модифікації, оскільки недостатнє або надмірне затягування може пошкодити кріплення та посадкові поверхні. Після складання перевіряють положення ременя, вільне обертання деталей і відсутність контакту з кришкою трансмісії. Першу поїздку виконують без різких навантажень, контролюючи рівне рушання, відсутність вібрації та сторонніх звуків.
