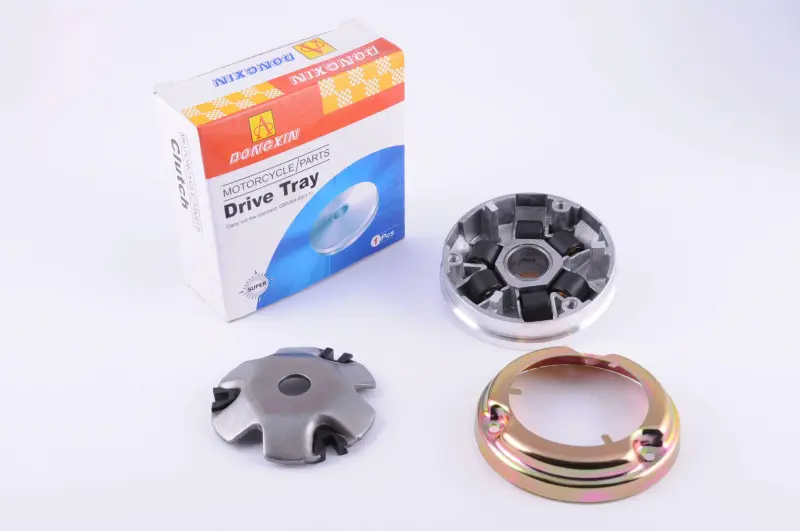

Передній варіатор Honda Dio AF34 DONGXIN

Передній варіатор DONGXIN для Honda Dio AF34

Передній варіатор призначений для варіаторної трансмісії скутера Honda Dio AF34. Він установлюється на колінчастому валу та працює разом із приводним ременем і заднім шківом. Під час розгону механізм змінює робочий діаметр, яким рухається ремінь, тому передавальне відношення змінюється без ручного перемикання ступенів. Від стану цієї деталі залежать початок руху, рівномірність набору швидкості та правильна робота трансмісії в доступному діапазоні обертів.

Конструкція передбачає корпус рухомого шківа з похилими доріжками, напрямну пластину та зовнішню щоку. Центральна втулка спрямовує переміщення рухомої частини вздовж вала. Під дією відцентрової сили ролики проходять доріжками та зміщують половину шківа: ремінь підіймається вище, а передавальне відношення поступово змінюється. Поверхні доріжок, посадка втулки та площини, що контактують із ременем, мають працювати без заїдання, помітного люфту й перекосу.

Коли потрібна заміна

Новий передній варіатор установлюють у разі вираженого вироблення доріжок, пошкодження поверхні шківа, биття, заклинювання рухомої частини або люфту в сполученні з втулкою. Приводом для перевірки також стають ривки під час розгону, нестабільний набір швидкості, сторонній шум із боку кришки трансмісії чи нерівномірне зношення ременя. Такі прояви можуть мати кілька причин, тому перед ремонтом перевіряють не лише варіатор, а й ролики, ремінь, задній шків, зчеплення та посадкові місця.

Що звірити перед вибором

• Модель скутера: основне застосування позиції — Honda Dio з позначенням рами AF34.
• Виконання старого механізму: порівняйте форму корпусу, напрямної пластини, зовнішньої щоки та розташування посадкових ділянок.
• Посадку на вал: профіль, діаметри й довжина сполучених деталей мають відповідати демонтованому комплекту.
• Склад деталей: заздалегідь визначте, які штатні ролики, втулки, шайби та кріплення використовуватимуться повторно, а які потрібно замінити.
• Стан ременя: зношений, потрісканий або деформований ремінь здатний погіршити роботу навіть після встановлення нового варіатора.

Позначення AF34 потрібно перевіряти за рамою скутера, а не лише за зовнішнім виглядом облицювання чи загальною назвою Dio. У сімействі Honda Dio є близькі за конструкцією модифікації, проте відмінності в посадці, втулці, зовнішній щоці та деталях пускового механізму можуть бути суттєвими. Якщо трансмісію раніше ремонтували, нову деталь доцільно безпосередньо зіставити з демонтованими компонентами.

Рекомендації зі встановлення

Перед складанням внутрішню порожнину корпусу та доріжки очищають від пилу, продуктів зношення й сторонніх частинок. Ролики оглядають на наявність пласких ділянок та встановлюють у правильному положенні, якщо їхня конструкція має орієнтовану сторону. Напрямна пластина повинна рухатися без перекосу, а втулка — вільно спрямовувати рухому половину шківа без надмірного люфту. Мастило не має потрапляти на поверхні шківа й ременя: забруднення цих зон спричиняє прослизання та порушує передавання зусилля.

Під час затягування кріплення ремінь попередньо заглиблюють у задній шків, щоб передні половини зійшлися без його затискання. Шайби, втулки та деталі пускового механізму встановлюють у штатній послідовності, а момент затягування обирають за сервісними даними конкретної модифікації. Після складання перевіряють вільне обертання, правильне положення ременя та відсутність контакту деталей із кришкою. Такий підхід допомагає відновити нормальну роботу варіаторного привода й уникнути передчасного пошкодження нового комплекту.
