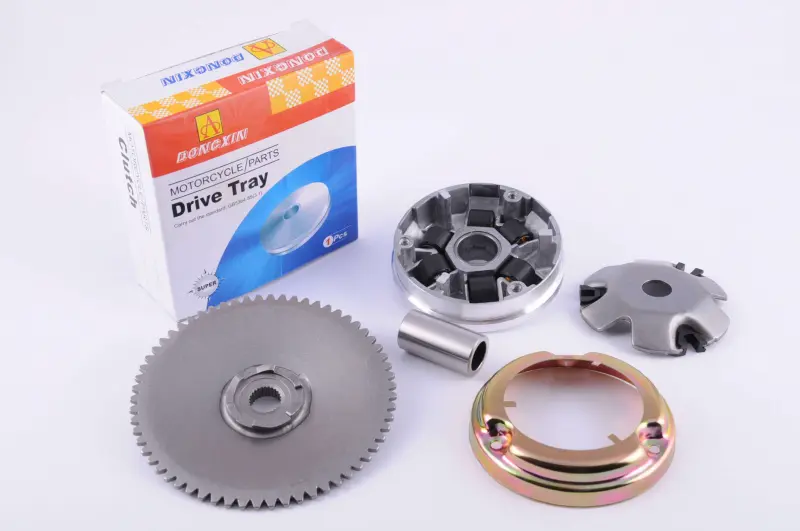

Передній варіатор Honda Dio AF27 з пальцем і щокою DONGXIN

Передній варіатор DONGXIN для Honda Dio AF27

Комплект призначений для ремонту передньої частини варіаторної трансмісії скутера Honda Dio AF27. До заявленого складу входять передній варіатор, палець і щока. Такий варіант зручний, коли потрібно замінити не одну окрему деталь, а пов’язані компоненти привода, стан яких безпосередньо впливає на рух ременя та зміну передавального відношення. Комплект підходить для штатного ремонту без заяви про тюнінгову зміну характеристик скутера.

Призначення та робота у трансмісії

Передній варіатор установлений на валу двигуна й працює разом із ременем та заднім шківом. Коли оберти змінюються, рухома частина варіатора переміщується, а ремінь переходить по робочих поверхнях шківа. Завдяки цьому трансмісія автоматично добирає передавальне відношення: скутер рушає, набирає швидкість і переходить до іншого швидкісного діапазону без ручного перемикання передач.

Палець виконує функцію напрямної та опорної деталі рухомої частини. Щока утворює одну з поверхонь, між якими рухається ремінь. Для правильної роботи важливі узгоджений стан цих компонентів, відсутність помітного люфту, пошкоджень посадкових місць і вираженого зношення контактних поверхонь. Заміна кількох сполучених деталей допомагає не поєднувати нову частину із суттєво зношеною старою, через яку трансмісія може й надалі працювати нестабільно.

Коли потрібна перевірка або заміна

Передній варіатор оглядають у разі погіршення розгону, ривків під час старту, стороннього шуму з боку кришки трансмісії, нестабільної реакції на збільшення обертів або під час планового обслуговування привода. Підставою для заміни можуть бути зношення доріжок, биття, люфт, пошкодження посадкової зони пальця, відколи чи нерівності на поверхнях, якими рухається ремінь. Ці ознаки оцінюють разом зі станом ременя, роликів та інших деталей варіаторного механізму, адже їхнє зношення здатне спричиняти подібні симптоми.

Що перевірити під час підбору

• Модель скутера: комплект заявлений для Honda Dio з позначенням рами AF27; самої назви Dio без індексу недостатньо для точного вибору.
• Виконання варіатора: зіставте форму рухомої частини, щоки, центрального отвору та посадкових ділянок зі знятими деталями.
• Палець: перевірте його довжину, зовнішній і внутрішній діаметри за старою деталлю ще до початку складання.
• Зубчаста частина щоки: кількість і профіль зубців мають відповідати штатному механізму запуску конкретного скутера.
• Склад покупки: перед монтажем перевірте наявність усіх деталей, перелічених для цієї позиції; ролики та кріплення потрібно врахувати окремо, якщо їх немає у фактичному наборі.

Індекс AF27 має особливе значення: зовні близькі варіатори для інших поколінь Honda Dio можуть відрізнятися посадкою, геометрією робочих поверхонь і сполученням із деталями запуску. Якщо скутер раніше ремонтували або на ньому встановлений двигун іншої модифікації, орієнтуватися потрібно не лише на пластик і назву моделі, а й на позначення рами, фактичний двигун та розміри знятого варіатора.

Установлення та контроль після ремонту

Монтаж виконують на очищені посадкові поверхні після перевірки колінчастого вала, ременя, роликів, напрямних і кріплення. Деталі встановлюють у передбаченій послідовності, не допускаючи перекосу пальця та затискання ременя між половинами шківа під час затягування. Гайку варіатора затягують моментом, зазначеним у сервісній документації Honda для конкретної модифікації; ударне затягування без контролю може пошкодити різьбу або спричинити неправильну фіксацію щоки.

Після складання шків має обертатися без заїдань і помітного бокового биття. До встановлення кришки перевіряють правильне положення ременя та всіх сполучених деталей, а після першого запуску контролюють відсутність стороннього шуму й рівномірну роботу привода. Передній варіатор DONGXIN із пальцем і щокою підходить для комплексного обслуговування трансмісії Honda Dio AF27, коли старі поверхні та посадки вже не забезпечують належної спільної роботи.
