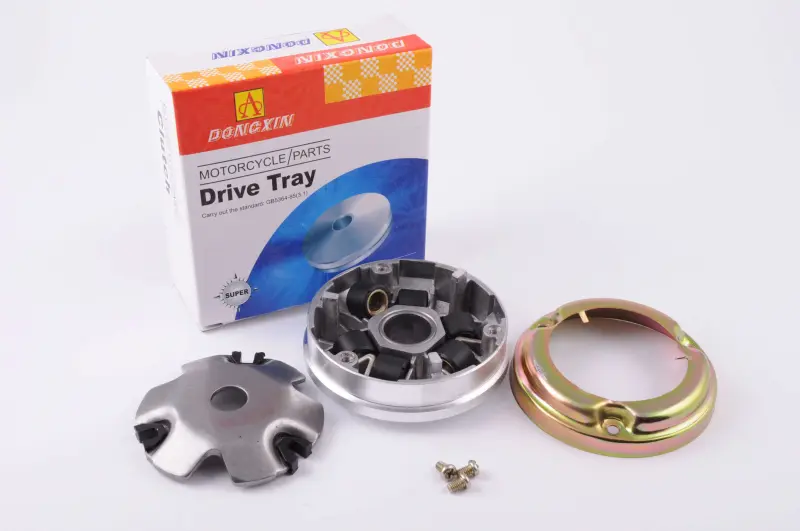

Передній варіатор DONGXIN для Honda Dio AF27

Передній варіатор DONGXIN для Honda Dio AF27

Комплект призначений для обслуговування варіаторної трансмісії скутера Honda Dio AF27. Передній варіатор установлюється на колінчастому валу та працює разом із приводним ременем, заднім шківом і відцентровим зчепленням. Коли оберти змінюються, ролики переміщують рухому щоку, ремінь займає інше положення між поверхнями шківа, а трансмісія плавно змінює передавальне відношення. Від стану цих деталей залежать характер старту, рівномірність набору швидкості та коректна робота привода в доступному діапазоні обертів.

Варіатор DONGXIN сумісний із Honda Dio AF27 і належить до аналогових деталей для ремонту штатної трансмісії. До комплекту входять палець варіатора та щока. Його обирають для заміни зношених деталей, відновлення привода після розбирання або комплексного обслуговування варіаторного відсіку. Така заміна доречна за наявності виробітку на поверхнях шківа й напрямних, помітного люфту, биття, нерівномірного ходу рухомої частини чи механічних пошкоджень.

Як перевірити сумісність

Позначення Honda Dio AF27 є основним критерієм добору, проте перед установленням потрібно врахувати фактичну модифікацію скутера та конфігурацію вже встановленої трансмісії. На техніці після ремонту або тюнінгу можуть стояти деталі іншого виконання. Новий варіатор слід порівняти зі знятим за діаметром шківа, профілем посадкового отвору, формою напрямних, довжиною та діаметром втулки, розташуванням упорних поверхонь і геометрією зовнішньої щоки. Також перевіряють відповідність ременя й роликів: їхні розміри та стан безпосередньо впливають на вільне переміщення варіатора.

Не варто добирати цю позицію лише за зовнішньою схожістю або загальною назвою сімейства Honda Dio. Індекс AF27 має відповідати модифікації скутера, а посадкові параметри — деталям конкретної трансмісії. Окремо перевіряють стан шліців колінчастого вала, шайб, кріпильної гайки та спряжених поверхонь. Якщо конфігурацію привода скутера було змінено, комплект добирають з урахуванням усіх установлених компонентів.

Перевірка під час ремонту

• Поверхні шківа: глибокі канавки, задирки та східчастий виробіток заважають ременю переміщуватися розрахованою траєкторією.
• Напрямні й рухома частина: перекіс, заїдання або надмірний люфт порушують рівномірність зміни передавального відношення.
• Ролики: пласкі ділянки та неоднакове зношення можуть супроводжуватися ривками, вібрацією і нестабільним розгоном.
• Приводний ремінь: тріщини, розшарування та зменшення робочої ширини потребують окремого усунення; один новий варіатор не компенсує зношений ремінь.
• Посадка та кріплення: пошкоджені шліци, шайби або гайка можуть спричинити биття й неправильне положення деталей на валу.

Установлення та обслуговування

Перед складанням варіаторний відсік очищають від пилу та продуктів зношення, а всі спряжені деталі оглядають. Ролики мають вільно розміщуватися у своїх доріжках, напрямні — рухатися без перекосу, а ремінь — відповідати застосованій конфігурації. На поверхні, що контактують із ременем, не наносять оливу або пластичне мастило. Під час монтажу потрібно зберегти правильну послідовність деталей, повністю посадити зовнішню щоку на шліци та затягнути кріплення моментом, визначеним сервісною документацією Honda для конкретної модифікації.

Після складання привод прокручують вручну та переконуються, що деталі розташовані рівно, ремінь не затиснутий, а рухома частина не заклинює. Перший запуск виконують без різкого навантаження, контролюючи відсутність стороннього стукоту, биття та нехарактерної вібрації. Якщо попередня несправність була пов’язана не лише з варіатором, одночасно обслуговують ремінь, ролики, напрямні та кріплення. Комплексна перевірка допомагає відновити узгоджену роботу трансмісії та уникнути повторного розбирання невдовзі після ремонту.
