Варіатор передній Honda Dio AF18, голий, F-64

Передній варіатор Honda Dio AF18 F-64

Передній варіатор призначений для ремонту варіаторної трансмісії двотактного скутера Honda Dio AF18. Він працює у ведучій частині пасового привода та бере участь в автоматичній зміні передавального відношення. Зі зростанням обертів ролики переміщуються внутрішніми доріжками варіатора, рухома частина шківа зміщується, а ремінь переходить на інший робочий радіус. Завдяки цьому трансмісія послідовно змінює режим від початку руху до набору швидкості без ручного перемикання передач.

Виконання «голий» означає, що позиція не є повним монтажним комплектом варіатора. Перед замовленням потрібно перевірити наявність і стан роликів, втулки, напрямної пластини, зовнішньої щоки, ременя, шайб та кріплення, які використовуються на конкретному скутері. Точний склад потрібних деталей визначають після розбирання трансмісії: справні сумісні компоненти можна залишити, а зношені доцільно замінити разом із варіатором.

Призначення та особливості деталі

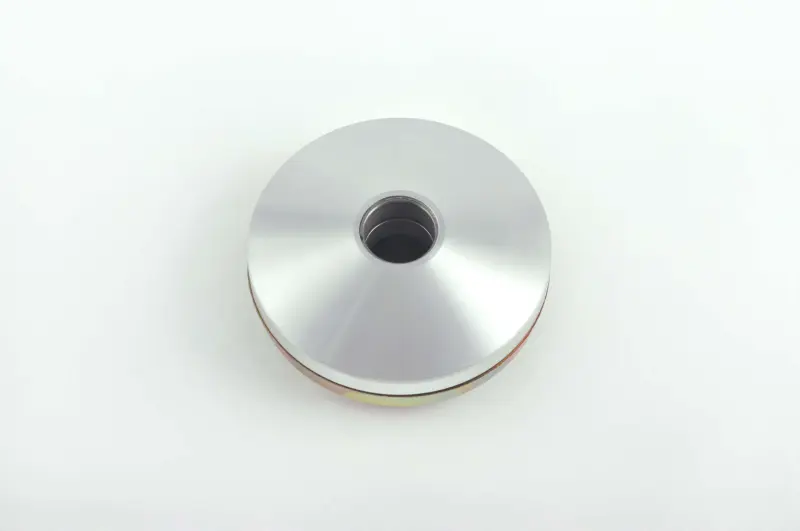

Варіатор має круглу форму, центральний посадковий отвір і гладку конічну поверхню, якою під час роботи переміщується приводний ремінь. Деталь установлюється в передній частині трансмісії та взаємодіє з роликами, втулкою, другою половиною шківа й ременем. Стан поверхні контакту з ременем і внутрішніх напрямних впливає на вільне переміщення компонентів, повноту робочого діапазону та рівномірність зміни передавального відношення.

Заміну виконують у разі вираженого вироблення доріжок, пошкодження поверхні шківа, тріщин, відколів, деформації або помітного биття. Підставою для діагностики також можуть бути ривки під час розгону, вібрація, незвичний шум під кришкою трансмісії та нестабільний набір швидкості. Ці ознаки не завжди пов’язані лише з варіатором: подібну поведінку спричиняють зношені ролики, ремінь, втулка або деталі заднього веденого шківа. Тому перед ремонтом потрібно оглянути привод у зборі та визначити фактичну причину несправності.

Що перевірити під час підбору

• Модель і модифікацію скутера: заявлена сумісність — Honda Dio AF18.
• Форму знятої деталі, діаметр центральної посадки та розташування суміжних компонентів.
• Профіль робочої поверхні, будову внутрішніх доріжок і вільне переміщення втулки.
• Стан роликів, напрямної пластини, ременя, зовнішньої щоки, шайб і кріпильної гайки.
• Комплектність, потрібну саме для запланованого ремонту, оскільки це голе виконання варіатора.

Позначення F-64 стосується цієї товарної позиції, проте основним критерієм підбору залишається відповідність конструкції трансмісії Honda Dio AF18. Якщо на скутері раніше замінювали двигун, колінчастий вал або компоненти привода, деталь необхідно додатково порівняти зі знятим варіатором за посадкою та геометрією. Підбір лише за зовнішньою схожістю без перевірки модифікації може призвести до неправильного складання або неповного ходу ременя.

Рекомендації щодо встановлення

Перед складанням очистьте корпус трансмісії від пасового пилу та огляньте всі контактні поверхні. На конічних площинах шківа й на ремені не повинно бути оливи або пластичного мастила: забруднення зменшує зчеплення та спричиняє прослизання. Ролики встановлюють у правильному положенні, а деталі складають у штатній послідовності. Кріплення варіатора затягують із моментом, визначеним посібником з обслуговування Honda Dio AF18.

Під час монтажу важливо не затиснути ремінь між половинами переднього шківа до остаточної посадки деталей. Після складання перевірте правильність розташування шайб, вільне обертання привода та відсутність перекосу. Одночасне оцінювання варіатора, роликів і ременя дає змогу не маскувати несправність новим корпусом, а відновити узгоджену роботу всієї варіаторної трансмісії.
