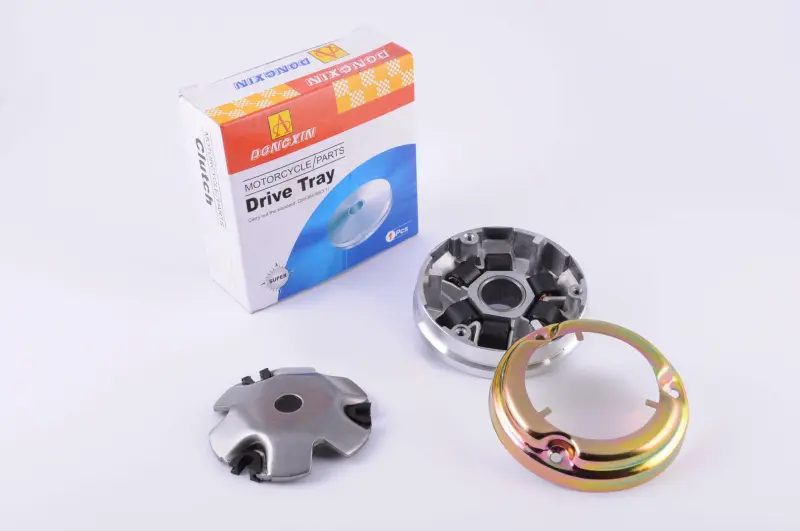

Передній варіатор DONGXIN для Honda Dio AF18, голий

Передній варіатор DONGXIN для Honda Dio AF18

Передній варіатор призначений для ремонту безступеневої трансмісії скутера Honda Dio AF18. Деталь установлюється на колінчастий вал і разом із відповідною половиною шківа, роликами, напрямною пластиною та приводним ременем бере участь в автоматичній зміні передавального відношення. Таке виконання підходить для обслуговування трансмісії, коли потрібно замінити корпус варіатора з доріжками, а решту деталей добирають з урахуванням стану та конфігурації конкретного скутера.

Зі збільшенням обертів ролики рухаються похилими доріжками всередині варіатора. Під їхнім впливом рухома половина переднього шківа зміщується, відстань між половинами зменшується, а ремінь виходить на більший робочий радіус. Після зниження обертів процес відбувається у зворотному напрямку. Геометрія доріжок і стан контактних поверхонь тому безпосередньо впливають на переміщення роликів, положення ременя та зміну передавального відношення під час розгону.

Коли потрібна заміна

Корпус переднього варіатора перевіряють під час розбирання трансмісії, якщо з'явилися ривки при набиранні швидкості, нестабільна зміна обертів, сторонній шум з боку кожуха CVT або помітно погіршився розгін. Причиною обслуговування можуть бути вироблення на роликових доріжках, пошкодження поверхонь, якими рухається ремінь, деформація, сліди перегрівання чи люфт суміжних деталей. Такі ознаки не завжди пов'язані лише з варіатором, тому одночасно оглядають ремінь, ролики, напрямні, втулку та відповідну половину шківа.

Що перевірити під час вибору

• Модель скутера: заявлена сумісність стосується Honda Dio AF18; позначення рами або двигуна варто уточнити до розбирання.
• Виконання: позицію зазначено як «голий» варіатор, тому склад потрібних для складання деталей визначають за демонтованим механізмом.
• Посадкові параметри: порівняйте центральний отвір, профіль посадки, загальну висоту та взаємне розташування деталей зі старим варіатором.
• Роликові доріжки: їхня кількість, форма та розміри мають відповідати роликам і напрямній пластині, що застосовуються.
• Ремінь і шків: контактна поверхня варіатора повинна поєднуватися зі встановленим ременем та відповідною половиною переднього шківа.

Позначення AF18 є головним орієнтиром, проте перед замовленням доцільно зіставити демонтовані деталі повністю. На старих скутерах трансмісію могли ремонтувати або замінювати раніше, тому фактична конфігурація іноді відрізняється від початкової. Особливо уважно перевіряють посадку на валу та набір деталей під кришкою варіатора: застосування компонентів іншої геометрії може порушити вільне переміщення рухомої половини шківа і правильне положення ременя.

Установлення та обслуговування

Монтаж виконують після очищення внутрішньої частини кожуха трансмісії від пилу та продуктів зношування. Ролики розміщують у доріжках у правильному положенні, напрямну пластину встановлюють без перекосу, а ремінь перед затягуванням кріплення заводять глибше між половинами заднього шківа. Це допомагає звільнити передній шків від натягу та правильно посадити його деталі на вал. Різьбу, шайби й гайку оглядають до складання, а затягування виконують способом і моментом, передбаченими посібником із ремонту Honda Dio AF18.

Після монтажу перед закриванням кожуха перевіряють вільне розташування ременя та правильну послідовність усіх знятих деталей. Перший запуск проводять без різкого підвищення обертів, контролюючи відсутність нехарактерного шуму й биття. Передній варіатор DONGXIN доцільно вибирати для планового відновлення штатної варіаторної трансмісії AF18, коли розміри демонтованої деталі збігаються, а ролики, ремінь та інші суміжні компоненти вже перевірені й придатні до подальшої експлуатації або підібрані окремо.
