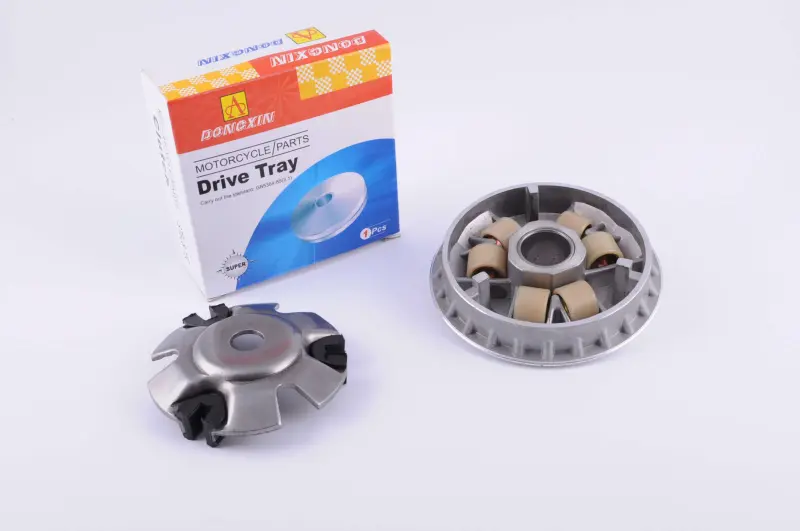

Передній варіатор у зборі без втулки 4T Stels 150 DONGXIN

Передній варіатор DONGXIN для 4-тактного Stels 150

Передній варіатор призначений для варіаторної трансмісії скутера Stels 150 із чотиритактним двигуном. Він приймає обертання від колінчастого вала та разом із приводним ременем і заднім шківом автоматично змінює передавальне відношення. Завдяки цьому скутер може рушати, набирати швидкість і переходити до швидкісного режиму без ручного перемикання передач. Деталь підходить для планового відновлення трансмісії, коли штатний варіатор зношений або пошкоджений.

Під час роботи шість роликів переміщуються напрямними під дією відцентрової сили. Через притискну частину вони зміщують рухому половину ведучого шківа, унаслідок чого ремінь змінює положення відносно центра. На малих обертах утворюється режим, придатний для початку руху, а зі збільшенням обертів ефективний діаметр ведучого шківа зростає. Стан роликів, напрямних і поверхонь під ремінь тому безпосередньо впливає на рівномірність зміни передавального відношення.

Конструкція та виконання

Модель DONGXIN виконана як передній варіатор у зборі із шістьма роликами. Втулка переднього варіатора до цього варіанта виконання не входить: її купують окремо або використовують придатну справну деталь після перевірки. Це уточнення особливо важливе під час ремонту розібраної трансмісії, адже без сумісної втулки правильно встановити варіатор неможливо. Перед монтажем також перевіряють стан притискної частини, напрямних, ременя, зовнішньої половини шківа, шайб і кріплення.

• Призначення: передня частина автоматичної клинопасової трансмісії скутера.
• Сумісність за моделлю: чотиритактний Stels 150.
• Марка деталі: DONGXIN.
• Виконання: варіатор у зборі із шістьма роликами.
• Особливість комплекту: втулку не включено.

Як перевірити сумісність

Назва Stels 150 сама по собі не виключає відмінностей між роками випуску та модифікаціями техніки. До придбання потрібно уточнити позначення двигуна за документами скутера та зіставити знятий варіатор із новою деталлю. Перевіряють загальний діаметр шківа, посадку на вал, профіль центрального отвору, глибину й форму напрямних, розміри роликів, форму притискної пластини та розташування її напрямних. Окремо звіряють довжину й діаметри втулки, оскільки вона не входить до цієї позиції. Такі перевірки допомагають уникнути випадку, коли деталь належить до близької варіаторної групи, але відрізняється посадкою.

Маса роликів також має відповідати штатній конфігурації конкретної модифікації. Вона впливає на оберти, за яких варіатор змінює передавальне відношення, тому встановлювати інші ролики без усвідомленого налаштування трансмісії не варто. Якщо старі ролики мають пласкі ділянки, нерівномірне спрацювання або відрізняються за масою, їх не поєднують із новим комплектом. Пас із тріщинами, розшаруванням чи помітною втратою ширини доцільно замінити одночасно, щоб зношена деталь не погіршувала роботу нового варіатора.

Установлення та обслуговування

Монтаж виконують після очищення корпусу трансмісії від пилу та продуктів зношення. Деталі розміщують у правильній послідовності, стежать за положенням роликів і напрямних, а пас під час затягування кріплення опускають глибше в задній шків, щоб його не затиснуло між передніми половинами. Гайку затягують способом і моментом, зазначеними в сервісній документації конкретного скутера. Після складання перевіряють вільне обертання, відсутність перекосу та сторонніх звуків, а потім контролюють роботу трансмісії на різних обертах.

Підставою для заміни переднього варіатора є спрацювання доріжок роликів, пошкодження поверхонь під пас, люфт, деформація притискної частини, биття або нестабільна робота привода. Перед установленням нового вузла корисно визначити причину передчасного зношення: несправна втулка, зношений пас або неправильно складені деталі здатні швидко пошкодити й нову запчастину. Комплексна перевірка варіаторної групи допомагає відновити передбачуваний старт і коректну зміну передавального відношення.
