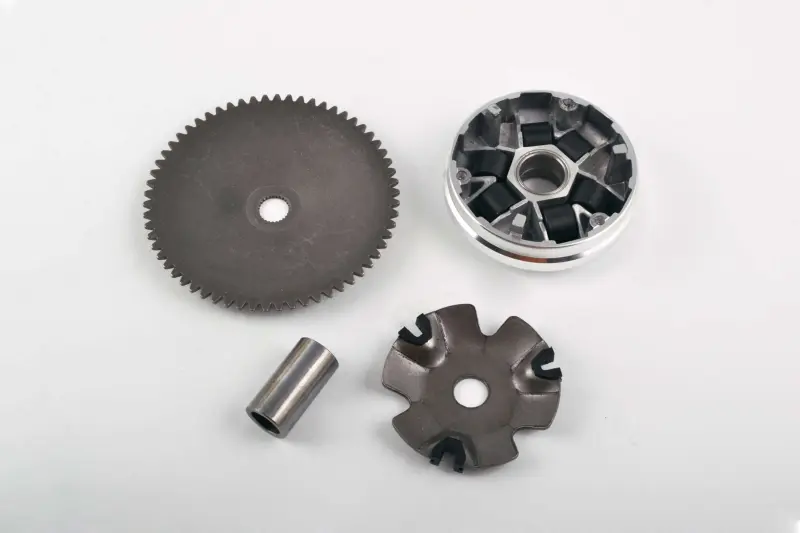

Передній варіатор KOK для 4T GY6 50 з пальцем і щокою

Передній варіатор KOK для 4T GY6 50

Комплект призначений для варіаторної трансмісії скутерів із чотиритактною силовою установкою типу GY6 50. Передній варіатор приймає обертання від колінчастого вала та разом із приводним пасом забезпечує автоматичну зміну передавального відношення. Завдяки цьому скутер може рушати, набирати швидкість і переходити до швидшого руху без ручного перемикання передач.

Призначення та склад

До позиції входять передній варіатор, палець і щока. Палець слугує напрямною для рухомої частини, а щока утворює одну з поверхонь шківа, між якими переміщується пас. Зі зростанням обертів механізм змінює робочий діаметр розташування паса на передньому шківі. Узгоджена дія цих деталей впливає на характер старту, прискорення та рівномірність зміни передавального відношення.

Такий комплект доречний під час ремонту, коли потрібно замінити не одну окрему деталь, а пов’язані частини переднього варіатора. Причиною заміни може бути вироблення напрямних поверхонь, пошкодження щоки, люфт пальця, биття або помітне зношення доріжок варіатора. Одночасна перевірка сполучених деталей допомагає не залишити в трансмісії зношену частину, здатну погіршити роботу нового компонента.

Що перевірити перед вибором

• Тип силової установки: виконання має належати до чотиритактної серії GY6 50. Позначення GY6 без уточнення об’єму й тактності недостатньо для точного підбору.
• Геометрію демонтованого варіатора: порівняйте зовнішні діаметри деталей, ширину й довжину пальця, діаметри посадкових отворів, форму щоки та взаємне розташування частин.
• Посадку на вал: перевірте профіль центрального з’єднання, наявність і форму зубчастої частини, а також порядок установлення шайб та інших штатних деталей конкретного скутера.
• Суміжні компоненти: оцініть стан паса, роликів, напрямних, втулок і поверхонь шківа. Їхнє виражене зношення може спричиняти ривки, шум або неправильний вихід паса.
• Склад ремонту: заздалегідь зіставте деталі позиції з демонтованим механізмом. Ролики, пас, кріплення та інші компоненти трансмісії слід вважати окремими позиціями, якщо їх прямо не зазначено в назві комплекту.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіаторної передачі й очищення посадкової зони від пилу та продуктів зношення паса. Робочі поверхні шківа і паса мають залишатися чистими: забруднення змінює зчеплення та може порушити рух паса. Палець установлюють без перекосу, рухому частину перевіряють на вільний хід, а компоненти складають у послідовності, передбаченій конструкцією конкретного скутера.

Перед остаточним затягуванням потрібно переконатися, що пас не затиснутий між половинами переднього шківа, а кріплення повністю сідає на різьбу. Для фіксації варіатора застосовують призначений для цієї операції інструмент, а момент затягування обирають за сервісними даними моделі. Після складання шків прокручують вручну та перевіряють відсутність заклинювання, стороннього контакту й осьового перекосу.

Передній варіатор KOK для 4T GY6 50 доцільно підбирати за типом силової установки та точним збігом посадкової геометрії з демонтованим комплектом. Така перевірка особливо потрібна для скутерів, що випускалися в кількох модифікаціях: однакове позначення сімейства не завжди означає повний збіг кожної деталі трансмісії.
