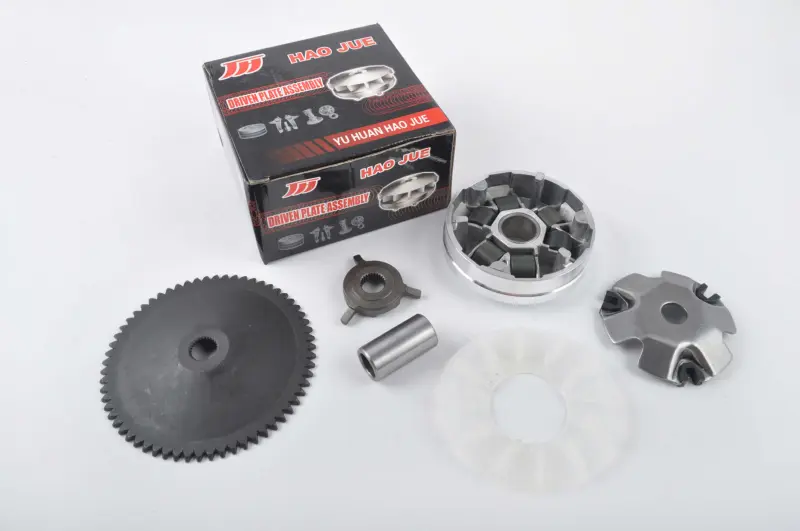

Передній варіатор JH для скутера 4T GY6 50, комплект

Передній варіатор JH для скутера 4T GY6 50

Комплект призначений для ремонту передньої частини пасової безступеневої трансмісії скутерів із чотиритактним двигуном GY6 об’ємом 50 см³. До нього входять передній варіатор, палець-втулка, щока, храповик кікстартера та крильчатка. Таке виконання дає змогу комплексно замінити деталі, які разом установлюються на колінчастому валу та беруть участь у зміні передатного відношення, спрямуванні паса й роботі механізму ножного запуску.

Передній варіатор працює разом із приводним пасом і заднім шківом. Коли оберти зростають, ролики під дією відцентрової сили переміщуються доріжками та зсувають рухому щоку. Відстань між половинами шківа зменшується, пас виходить на більший робочий радіус, а передатне відношення плавно змінюється без ступеневого перемикання. Палець є напрямною для рухомої частини. Щока утворює другу поверхню шківа, крильчатка створює потік повітря всередині кожуха трансмісії, а храповик взаємодіє з приводом кікстартера.

Склад і призначення деталей

• Передній варіатор із шістьма роликами керує положенням паса залежно від частоти обертання.
• Палець варіатора задає посадку та забезпечує осьове переміщення рухомої щоки.
• Зовнішня щока утворює робочу пару з рухомою половиною переднього шківа.
• Храповик передає зусилля від механізму кікстартера під час ножного запуску двигуна.
• Крильчатка бере участь у циркуляції повітря під кришкою трансмісії.

Комплект застосовують у разі зношення доріжок варіатора, роликів, втулки або поверхонь щік, а також у разі пошкодження крильчатки чи храповика. Підставою для перевірки переднього шківа можуть бути ривки під час розгону, сторонній шум із боку кожуха трансмісії, нестабільна зміна передатного відношення, нерівномірне зношення паса або ускладнена робота кікстартера. Ці ознаки не визначають несправність однозначно: перед заміною потрібно оглянути пас, задній шків, напрямні, кріплення та сполучені деталі.

Як перевірити сумісність

Позначення GY6 охоплює кілька виконань двигунів і трансмісій, тому підбирати комплект лише за зовнішнім виглядом скутера не варто. Головний орієнтир — чотиритактний двигун GY6 50. Для цієї товарної позиції також зазначена сумісність із сімейством 139QMA/1P39QMA та 139Q. Перед замовленням звірте код двигуна на картері й параметри демонтованого комплекту.

• порівняйте зовнішній діаметр варіатора та щоки;
• перевірте посадковий діаметр, довжину пальця та профіль шліців;
• зіставте кількість зубців зовнішньої щоки й форму храповика;
• звірте розмір і масу роликів, якщо потрібно зберегти попереднє налаштування трансмісії;
• переконайтеся, що крильчатка, шайби та дистанційні деталі монтуються в тій самій послідовності.

Перед монтажем корпус трансмісії очищають від пилу та залишків зношення паса, перевіряють стан шліців колінчастого вала і вільне переміщення деталей варіатора. Поверхні щік, що контактують із пасом, мають залишатися чистими й сухими. Ролики укладають у доріжки в правильному положенні, після чого встановлюють натискну пластину, палець, пас, зовнішню щоку, крильчатку, храповик і штатне кріплення в послідовності, передбаченій конструкцією конкретного двигуна. Момент затягування обирають за сервісними даними скутера. Після складання потрібно переконатися, що пас не затиснутий біля зовнішнього краю шківа, а деталі обертаються без перекосу та контакту з кришкою.

Комплект JH підходить для планового відновлення штатної передньої частини варіатора GY6 50 без окремого підбору перелічених деталей. Для точного результату зіставте його з демонтованим комплектом і врахуйте конфігурацію двигуна, розміри посадок, параметри роликів та стан приводного паса.
