Циліндро-поршнева група для бензопили Stihl MS 361, Ø 47 мм (KZ)

Циліндро-поршнева група для бензопили Stihl MS 361, Ø 47 мм

Комплект призначений для ремонту двотактного двигуна бензопили Stihl MS 361, коли циліндр, поршень і пов’язані з ними деталі зношені або пошкоджені. Діаметр циліндро-поршневої пари становить 47 мм. Під час роботи поршень рухається в циліндрі, а кільця ущільнюють проміжок між деталями: від стану цієї пари залежать утворення компресії, впевнений запуск і здатність двигуна розвивати тягу під навантаженням. Заміна групи відновлює правильну геометрію зони стискання за умови, що інші системи двигуна перевірені, а причину попереднього пошкодження усунуто.

Склад і будова

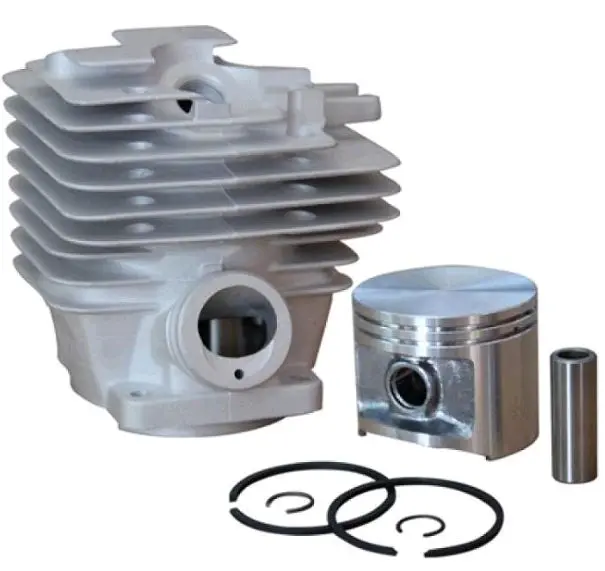

До набору входять ребристий циліндр, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Ребра циліндра збільшують площу відведення тепла, а газообмінні вікна забезпечують проходження суміші та випуск відпрацьованих газів у відповідні фази руху поршня. Кільця ущільнюють циліндр, палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Такий склад дає змогу одночасно замінити основні спряжені деталі, не поєднуючи новий циліндр зі зношеним поршнем.

Коли потрібна заміна ЦПГ

Підставою для ремонту є задири на дзеркалі циліндра або спідниці поршня, пошкодження днища, зношення канавок, поломка кілець чи втрата компресії, підтверджена діагностикою. Непрямими ознаками можуть бути ускладнений запуск, зменшення тяги та нестабільна робота двигуна, проте такі самі симптоми виникають через несправності подавання пального, запалювання або порушення герметичності. Тому комплект установлюють після розбирання та оцінювання деталей, а не лише за зовнішніми проявами. Якщо циліндр пошкоджений, одночасна заміна поршня й кілець унеможливлює роботу нової поверхні зі старою зношеною парою.

Підбір для Stihl MS 361

Основні критерії вибору — модель бензопили MS 361 і діаметр 47 мм. Для цієї моделі трапляються різні виконання циліндра, тому самого збігу діаметра недостатньо. Перед замовленням зіставте знятий циліндр за формою основи, розташуванням впускного та випускного каналів, кріпленням глушника, конфігурацією патрубків і місцем під декомпресійний клапан. Якщо бензопилу вже ремонтували або переобладнували, орієнтуйтеся на фактично встановлену конструкцію. ЦПГ від іншої моделі з таким самим діаметром поршня не слід вважати сумісною без повного збігу посадкових поверхонь і каналів.

Підготовка та встановлення

До складання перевіряють колінчастий вал, шатун, голчастий підшипник поршневого пальця, підшипники й ущільнення картера, стан посадкової площини циліндра та впускного тракту. Картер очищають від абразивних частинок і металевих залишків. Причину пошкодження старої групи також усувають: повторні задири можливі через підсмоктування повітря, порушення подавання паливної суміші, недостатнє змащення або забруднення охолоджувальних ребер. Прокладки, декомпресійний клапан та інші супутні деталі добирають окремо відповідно до фактичного стану й виконання пилки.

Під час монтажу поршень орієнтують відносно впускного та випускного вікон відповідно до сервісної схеми MS 361. Палець установлюють без ударного навантаження, стопорні кільця повністю заводять у посадкові канавки, а поршневі кільця правильно розташовують перед надяганням циліндра. Спряжені поверхні складають чистими та змащеними складом, передбаченим процедурою ремонту. Кріплення затягують із потрібним моментом і в установленій послідовності. Після складання перевіряють герметичність двигуна, роботу декомпресійного вузла, компресію та налаштування паливної системи.

Комплект підходить для відновлення двигуна MS 361 за підтвердженого зношення циліндро-поршневої пари. Точне зіставлення версії циліндра й усунення першопричини несправності допомагають отримати передбачуваний результат ремонту та не наражати нові деталі на повторне перевантаження.
