Поршнева група KZ Ø46 мм для бензопили Husqvarna 55

Поршнева група KZ Ø46 мм для Husqvarna 55

Комплект призначений для ремонту бензопили Husqvarna 55 у разі зношення або пошкодження циліндра, поршня та деталей, що забезпечують компресію. У двотактному двигуні ця група формує камеру згоряння, сприймає тиск газів і передає зусилля через поршневий палець на шатун. Стан сполучення поршня, кільця та поверхні циліндра безпосередньо пов’язаний із компресією, упевненим запуском і здатністю двигуна розвивати тягу під навантаженням.

Склад і призначення деталей

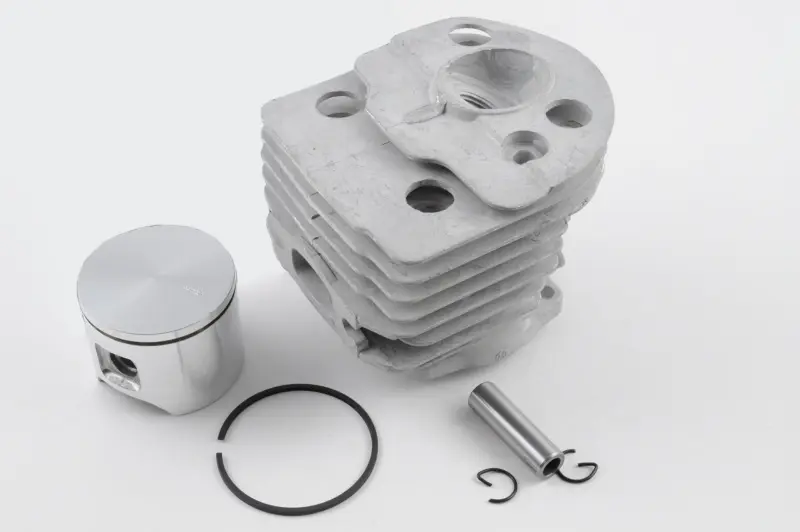

До набору входять оребрений циліндр, поршень, поршневе кільце, поршневий палець і стопорні кільця. Зовнішні ребра циліндра збільшують площу відведення тепла повітряним потоком. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця фіксують палець у канавках поршня та не дають йому зміщуватися вздовж осі.

Заміна циліндра й поршня одним узгодженим набором зручна під час ремонту після задирів, зношення робочої поверхні, пошкодження днища поршня або канавки кільця. Такий формат дає змогу оновити основну пару тертя разом із кільцем і кріпленням пальця. Прокладки, підшипник поршневого пальця та інші супутні деталі потрібно добирати окремо відповідно до стану розібраного двигуна й вимог конкретної версії пилки.

Що перевірити під час добору

Головні орієнтири цієї позиції — бензопила Husqvarna 55 і діаметр циліндра 46 мм. Модель випускалася в різних роках та виконаннях, тому самого збігу назви недостатньо. Перед замовленням зіставте з демонтованою деталлю діаметр, розташування кріпильних отворів, форму впускного й випускного каналів, посадкові контури та загальну конфігурацію циліндра. Якщо ці елементи відрізняються, комплект не можна вважати відповідним лише за діаметром.

• Призначення: ремонт циліндро-поршневої групи двотактного двигуна бензопили.
• Сумісна модель: Husqvarna 55 за умови збігу виконання двигуна й посадкових елементів.
• Діаметр циліндра: 46 мм.
• Комплект: циліндр, поршень, кільце, палець і фіксатори пальця.

Діагностика та встановлення

Підставою для перевірки ЦПГ є зниження компресії, ускладнений запуск, втрата тяги, задири на поршні або циліндрі, пошкодження днища та зношення канавки кільця. До розбирання корисно виміряти компресію, а після зняття циліндра — оцінити поверхні деталей і встановити причину пошкодження. Це допомагає не сплутати зношення ЦПГ із несправностями інших систем двигуна та не допустити повторного пошкодження нового набору.

Монтаж потребує чистоти й обережного поводження з кільцем. Із привалювальних поверхонь видаляють залишки старого ущільнення, після чого перевіряють, щоб у картер і канали не потрапив бруд. Поршень та кільце перед складанням змащують оливою для двотактних двигунів. Кінці кільця розташовують по обидва боки фіксувального штифта в канавці поршня, а поршень орієнтують стрілкою до випускного боку. Стопорні кільця мають повністю ввійти у свої канавки.

Циліндр установлюють без перекосу, обережно стискаючи кільце та не застосовуючи ударного навантаження. Кріплення циліндра затягують рівномірно навхрест; конкретне зусилля визначають за сервісною документацією потрібного виконання Husqvarna 55. Роботу краще доручити майстру, якщо немає інструмента для безпечного стискання кільця й контролю складання. Точний добір і правильне встановлення допомагають відновити герметичність циліндро-поршневої пари та нормальну роботу двигуна після ремонту.
