Циліндро-поршнева група KZ для бензопили Husqvarna 340, Ø40 мм

Циліндро-поршнева група KZ для Husqvarna 340, Ø40 мм

Комплект призначений для ремонту бензинового двигуна ланцюгової пили Husqvarna 340 у разі зношення або пошкодження циліндра й поршня. Ці деталі утворюють спряжену пару, усередині якої рухається поршень і створюється потрібне для роботи двигуна стиснення паливоповітряної суміші. Стан поверхонь циліндра, поршневого кільця та канавки поршня безпосередньо пов’язаний із компресією, запуском двигуна і його поведінкою під навантаженням.

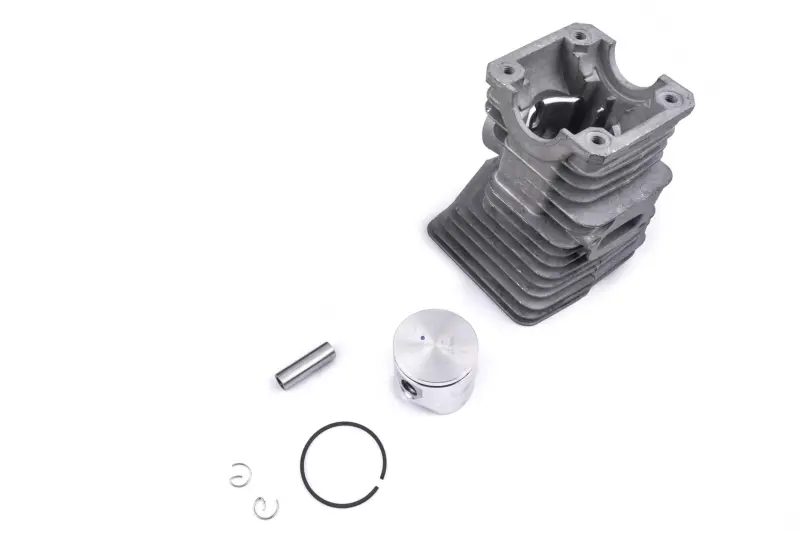

Основний розмір комплекту — діаметр циліндра 40 мм. ЦПГ містить циліндр із зовнішніми ребрами охолодження, поршень, одне поршневе кільце, поршневий палець і два стопорні кільця. Такий склад дає змогу одночасно замінити основні спряжені деталі верхньої частини двигуна. Прокладки, голчастий підшипник і кріплення до заявленого складу не належать, тому їх наявність та стан потрібно оцінити окремо до початку ремонту.

Що перевірити під час добору

• Модель пили: комплект розрахований на Husqvarna 340. Подібної форми корпусу інструмента недостатньо — позначення моделі має точно збігатися.
• Діаметр: потрібний розмір циліндра та поршня становить 40 мм. Його необхідно зіставити зі встановленою ЦПГ, адже зовні подібні деталі можуть мати інший внутрішній розмір.
• Посадкові точки: порівняйте розташування кріпильних отворів, форму основи циліндра, впускне й випускне вікна, а також місця приєднання глушника та впускного патрубка.
• Стан суміжних деталей: до складання перевірте шатун, голчастий підшипник поршневого пальця, ущільнення та кріплення. Зношені деталі поруч із новою ЦПГ здатні погіршити результат ремонту.

Практичні особливості комплекту

• Циліндр, поршень, кільце, палець і фіксувальні кільця підібрані як єдиний набір, тому основні деталі спряження можна оновити одночасно без окремого пошуку кожного компонента.
• Зовнішні ребра циліндра збільшують площу теплообміну з потоком охолоджувального повітря, що відповідає конструкції двигуна бензопили з повітряним охолодженням.

Заміна ЦПГ доречна за наявності задирів на поверхні циліндра, пошкодження поршня, зношення кільця або канавки, а також у разі зниження компресії, якщо діагностика пов’язує несправність саме з циліндро-поршневою частиною. Перед установленням двигун розбирають і очищають так, щоб залишки нагару, абразивні частинки та уламки пошкоджених деталей не потрапили до картера. Причину попереднього пошкодження також усувають до першого запуску: нова поршнева група не компенсує несправності у впуску, змащуванні, охолодженні або налаштуванні паливної системи.

Під час складання поршень установлюють у правильній орієнтації відносно вікон циліндра, кільце розміщують у призначеній канавці, а палець фіксують двома стопорними кільцями. Кожен фіксатор має повністю зайняти своє посадкове місце. Поршень і циліндр перед з’єднанням змащують засобом, передбаченим для двигуна бензопили, а кільце обережно стискають без перекосу та надмірного зусилля. Моменти затягування й послідовність складання обирають за сервісними вимогами конкретної версії Husqvarna 340.

Після монтажу потрібно перевірити вільне переміщення поршня, герметичність з’єднань і правильність установлення знятих деталей. ЦПГ KZ Ø40 мм підходить для відновлення Husqvarna 340, коли підтверджені відповідний діаметр, конфігурація циліндра та посадкові точки. Точне звіряння до розбирання допомагає заздалегідь підготувати потрібні прокладки й супутні деталі та виконати ремонт без повторного демонтажу.
