Циліндро-поршнева група 39 мм для Husqvarna 236/240 KZ

ЦПГ 39 мм для бензопил Husqvarna 236 і 240

Комплект використовують для відновлення циліндро-поршневої частини бензинової ланцюгової пили, коли зношені циліндр і поршень уже не забезпечують нормальну компресію. Виконання розраховане на моделі Husqvarna 236 і 240 та має діаметр циліндра 39 мм. Це ремонтний комплект для двигуна, а не окремий поршень: основні сполучені деталі підібрані разом, що зручно в разі пошкодження поверхонь циліндра й поршня.

Призначення та будова

У зібраному двигуні поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра та допомагає зберігати компресію. Палець утворює шарнірне з’єднання поршня із шатуном, а два стопорні кільця утримують його від осьового зміщення. Зовнішнє оребрення циліндра збільшує площу тепловіддачі під час роботи двигуна.

Заміна ЦПГ доречна після розбирання й дефектування, якщо виявлено задири на циліндрі або поршні, пошкодження днища, зношення канавки кільця чи інші механічні дефекти сполучених поверхонь. Зниження компресії може проявлятися ускладненим запуском і погіршенням тяги, однак самих зовнішніх симптомів недостатньо: перед ремонтом перевіряють стан циліндра, поршня, кільця та пов’язаних деталей. Це допомагає не міняти справний комплект через несправність у системі живлення, запалюванні або ущільненнях двигуна.

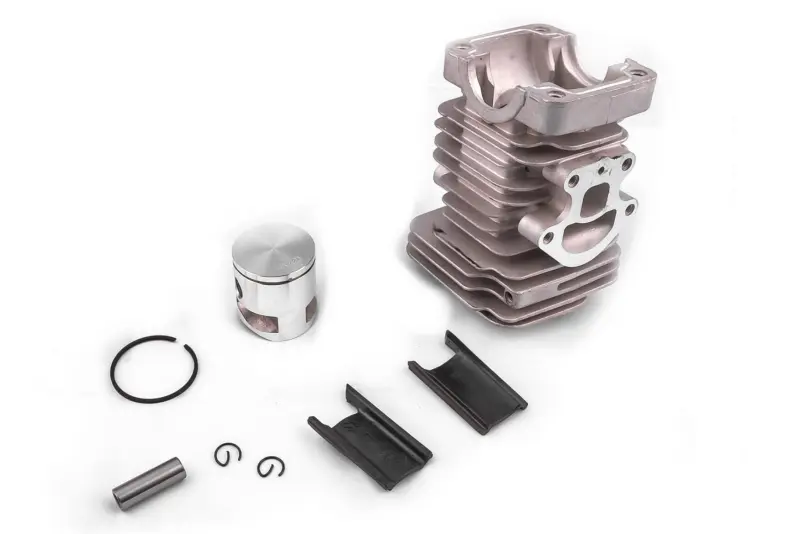

Склад комплекту

• циліндр із робочим діаметром 39 мм;
• поршень відповідного діаметра;
• одне поршневе кільце;
• поршневий палець;
• два стопорні кільця пальця.

Такий склад охоплює основні деталі циліндро-поршневої пари. Прокладки, підшипники, кріплення та інші супутні деталі до переліку не входять, тому їх наявність і стан оцінюють окремо до початку складання.

Як перевірити сумісність

Під час вибору недостатньо орієнтуватися лише на зовнішній вигляд циліндра. Спочатку звіряють точну модель пили — Husqvarna 236 або 240 — і робочий діаметр 39 мм. Потім порівнюють демонтовану деталь за формою основи, розташуванням кріпильних отворів, конфігурацією впускного й випускного вікон та місцями з’єднання із сусідніми деталями. Для пил різних випусків додатково перевіряють номер виробу та виконання за технічною документацією: у межах однієї модельної лінійки трапляються конструктивні варіанти.

• модель і модифікація пили мають відповідати застосуванню комплекту;
• діаметр циліндра та поршня — 39 мм;
• посадкові місця й канали мають збігатися зі старим циліндром;
• сполучені деталі картера, впуску та випуску не повинні мати несумісних відмінностей.

Монтаж і контроль після ремонту

Установлення виконують на чистому двигуні після видалення залишків старого ущільнення та забруднень зі сполучених поверхонь. До складання перевіряють шатун, підшипники, колінчастий вал, впускні з’єднання та кріплення: люфт, негерметичність або невиправлена причина перегрівання здатні швидко пошкодити нову пару. Поршень установлюють у передбаченому напрямку, замок кільця суміщають із фіксатором у канавці, а стопорні кільця повністю заводять у посадкові канавки. Під час установлення циліндра кільце стискають обережно, без перекосу та надмірного зусилля.

Після складання перевіряють вільне переміщення механізму, герметичність з’єднань і правильність підключення знятих деталей. Перший запуск виконують лише після контрольної перевірки кріплення та систем двигуна. Якщо досвіду ремонту двотактних бензопил немає, установлення варто доручити майстрові: точна орієнтація поршня, кільця й стопорів безпосередньо впливає на результат ремонту та збереження нового комплекту.
