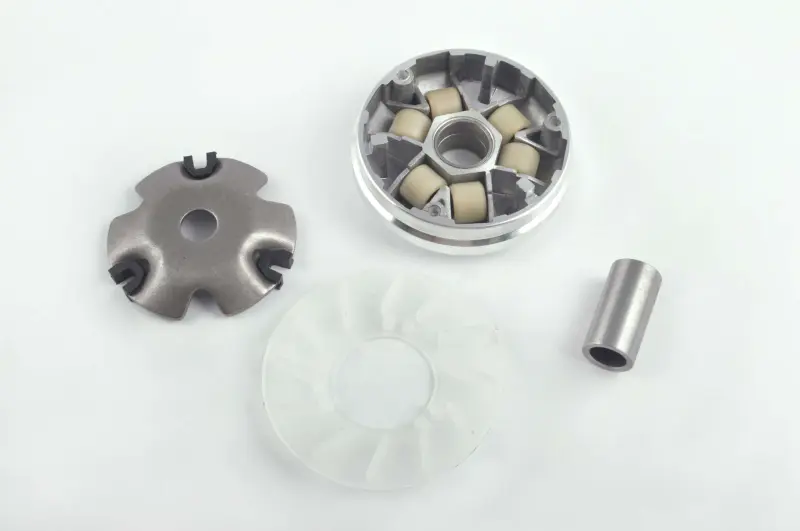

Варіатор передній 4T GY6 50 з пальцем і крильчаткою F-64

Передній варіатор F-64 для скутерів GY6 50 4T

Комплект призначений для ремонту передньої частини варіаторної трансмісії скутера з чотиритактним двигуном сімейства GY6 50. Варіатор приймає обертання від колінчастого вала та разом із ременем і заднім шківом автоматично змінює передавальне відношення. Завдяки цьому скутер може рушати, розганятися й переходити до вищої швидкості без ручного перемикання передач.

Як працює передній варіатор

Усередині рухомої щоки розташовано шість роликів. Зі зростанням обертів вони переміщуються похилими доріжками та зсувають щоку шківа. Робочий діаметр, яким проходить ремінь, поступово збільшується, а передавальне відношення трансмісії змінюється. Після зниження обертів механізм повертається до початкового діапазону. Стан доріжок, роликів, напрямних і поверхонь шківа тому безпосередньо позначається на характері старту та рівномірності розгону.

Палець слугує напрямною й опорою для рухомої частини варіатора. Його розміри та посадка мають відповідати колінчастому валу й іншим деталям конкретної трансмісії. Крильчатка бере участь у переміщенні повітря всередині кожуха варіатора. До комплекту також входять рухома щока із шістьма встановленими роликами та задня притискна пластина. Така конфігурація зручна під час ремонту, коли потрібно замінити відразу кілька пов’язаних деталей переднього шківа.

Коли потрібна заміна

Підставою для перевірки варіатора стають ривки під час набору швидкості, нестабільний вихід на потрібні оберти, сторонній шум у кожусі трансмісії або помітне вироблення після розбирання. Ролики зі стертими пласкими ділянками втрачають здатність вільно перекочуватися доріжками. Пошкоджені напрямні, ступінчасте зношення поверхні шківа, люфт пальця чи деформація пластини також заважають механізму переміщуватися у штатному діапазоні. Перед монтажем нового комплекту варто одночасно перевірити ремінь, зовнішню щоку, кріплення та задній шків: несправність сусідньої деталі може залишити попередні симптоми.

Як підібрати комплект

Основний орієнтир — чотиритактний двигун GY6 50 і відповідна йому передня варіаторна трансмісія. Самого зазначення робочого об’єму недостатньо: у зовні подібних скутерів можуть відрізнятися колінчастий вал і деталі привода. До замовлення порівняйте старий варіатор із новим за зовнішнім діаметром щоки, шириною та формою доріжок, розмірами пальця, посадковим отвором, конфігурацією задньої пластини й крильчатки. Позначення F-64 потрібно враховувати як частину назви цієї модифікації, проте остаточний вибір виконують за конструкцією демонтованого комплекту та моделлю двигуна.

• Призначення: передній ведучий шків автоматичної варіаторної трансмісії скутера.
• Сумісність: чотиритактні двигуни сімейства GY6 50 за умови збігу посадкових параметрів.
• Склад позиції: варіатор із шістьма роликами та задньою пластиною, палець і крильчатка.
• Позначення виконання: F-64.

Монтаж і перевірка після ремонту

Монтаж виконують у чистому кожусі трансмісії, зберігаючи правильний порядок шайб, втулок та інших раніше встановлених деталей. Ролики мають залишатися у своїх доріжках, а задня пластина — рівно сісти на напрямні. На ремінь і робочі поверхні щік не наносять мастило. Перед затягуванням кріплення ремінь заглиблюють між половинами заднього шківа, щоб він не був затиснутий передніми щоками. Гайку затягують із моментом, визначеним виробником конкретного двигуна.

Після складання слід вручну провернути механізм і переконатися, що ремінь розташований рівно, а деталі обертаються без заклинювання та контакту з кожухом. Першу поїздку проводять без різких навантажень, контролюючи відсутність незвичного шуму й вібрації. Правильно підібраний і встановлений варіатор відновлює штатну роботу автоматичної трансмісії; підсумковий характер розгону водночас залежить також від маси роликів, стану ременя, заднього шківа, зчеплення та налаштування двигуна.
