Циліндро-поршнева група KZ для бензопили Goodluck GL5200, Ø45 мм, чорна

ЦПГ KZ для бензопили Goodluck GL5200, Ø45 мм

Комплект призначений для ремонту двигуна бензопили Goodluck GL5200 у разі зношення циліндра, поршня або пов’язаних із ними деталей. Циліндро-поршнева група утворює камеру, у якій стискається паливна суміш, а рух поршня передається кривошипному механізму. Від стану цих деталей залежать компресія, впевненість запуску та здатність двигуна зберігати тягу під навантаженням. Номінальний діаметр 45 мм є одним з основних параметрів добору.

Конструкція та призначення

Циліндр має чорне зовнішнє виконання й розвинене оребрення. Ребра збільшують площу відведення тепла під час обдування двигуна, тому перед складанням вони мають залишатися чистими та вільними від тирси. Поршень рухається всередині циліндра разом із двома кільцями: кільця ущільнюють проміжок між деталями та беруть участь у підтриманні компресії. Палець з’єднує поршень із шатуном, а два стопорні кільця утримують його в посадкових місцях.

Таку ЦПГ використовують для ремонту після появи задирів на внутрішній поверхні циліндра, пошкодження днища поршня, зношення канавок кілець або помітної втрати компресії. Ускладнений холодний чи гарячий запуск, зменшення тяги та сторонній шум потребують діагностики всього двигуна: ці ознаки можуть бути пов’язані не лише з поршневою групою. Комплект дає змогу одночасно замінити взаємопов’язані деталі, не залишаючи в новій парі явно зношений поршень або циліндр.

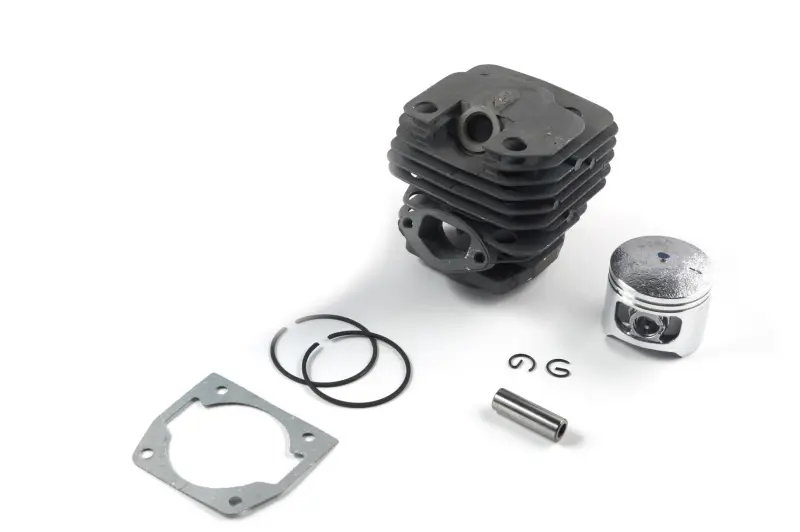

Склад комплекту

• циліндр чорного кольору з охолоджувальними ребрами;
• поршень діаметром 45 мм;
• два поршневі кільця;
• поршневий палець;
• два стопорні кільця пальця;
• прокладка циліндра.

Свічку запалювання, герметик, голчастий підшипник і кріплення до цього набору не віднесено. Якщо під час розбирання виявлено зношення підшипника верхньої головки шатуна, пошкоджене кріплення або потрібне додаткове ущільнення, необхідні деталі добирають окремо після перевірки двигуна.

Як перевірити сумісність

Позначення GL5200 і діаметр 45 мм потрібно звіряти разом. У бензопил подібного компонування трапляються різні варіанти циліндрів, тому одного зовнішнього сходження або спільного номера серії недостатньо. Перед замовленням порівняйте зі знятою ЦПГ діаметр поршня, розміри пальця, відстані між кріпильними отворами, форму основи циліндра та розташування впускного й випускного вікон. Також мають збігатися місця кріплення глушника і впускного патрубка, конфігурація прокладки та орієнтація каналів.

Якщо бензопилу випущено під іншою торговою назвою як аналог моделі 5200, сумісність визначають за фактичною геометрією старого циліндра. Не варто переносити застосовність на будь-яку пилу класу 5200 без вимірювань: відмінності в пальці, кріпленні або вікнах можуть унеможливити монтаж навіть за однакового діаметра поршня.

Підготовка до встановлення

Перед складанням посадкову поверхню картера очищають від залишків старої прокладки та забруднень, не допускаючи потрапляння частинок усередину двигуна. Одночасно перевіряють шатун, колінчастий вал, підшипники й сальники, адже їхній люфт або порушення герметичності здатні швидко пошкодити нову поршневу пару. Кільця встановлюють з урахуванням фіксаторів у поршневих канавках, стопорні кільця повністю заводять у передбачені пази, а циліндр монтують без перекосу та примусового стискання деталей невідповідним інструментом.

Після ремонту потрібно усунути причину попереднього пошкодження: перевірити чистоту повітряного тракту й охолоджувальних ребер, налаштування живлення двигуна, герметичність з’єднань і правильність приготування паливної суміші за інструкцією бензопили. Професійне складання особливо доречне, якщо необхідне вимірювання проміжків або оцінювання стану кривошипного механізму. Точна попередня звірка та акуратний монтаж допомагають використовувати ЦПГ за призначенням і уникнути повторного розбирання двигуна.
