Муфта зчеплення для бензопили Stihl MS 341 / MS 361

Муфта зчеплення для бензопили Stihl MS 341 / MS 361

Муфта зчеплення призначена для ремонту приводу бензопил Stihl MS 341 та MS 361. Вона встановлюється з боку ведучої зірочки й передає обертання від двигуна до ланцюгової гарнітури після набору обертів. Це робочий елемент відцентрового механізму, від стану якого залежить стабільне ввімкнення приводу та передавання крутного моменту до ланцюга під навантаженням.

Деталь обирають для заміни штатної муфти, якщо попередній механізм помітно зношений, вмикає привод із ривками або пробуксовує під час пиляння. Оглянути зчеплення також варто за наявності зношення колодок, ослаблених чи пошкоджених пружин, слідів перегріву та нестабільного запуску ланцюга. За таких ознак придатність вузла оцінюють за фактичним станом його складових, а не лише за зовнішнім виглядом муфти в зборі.

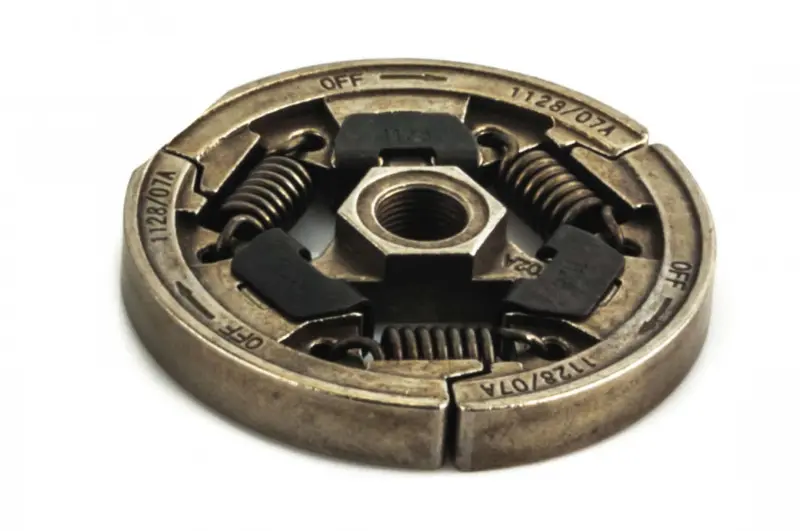

Конструкція містить три колодки зчеплення, три пружини та центральну різьбову частину, за допомогою якої муфта встановлюється на колінчастий вал. Пружини утримують колодки у вихідному положенні. Коли двигун набирає оберти, відцентровий механізм взаємодіє з барабаном зчеплення, приводить ведучу зірочку й передає рух ланцюговій гарнітурі. Отже, колодки, пружини, барабан і зірочка мають працювати як один узгоджений вузол.

Коли потрібна заміна

Муфта підходить для планового ремонту зношеного зчеплення та відновлення штатної роботи вузла передавання обертання за появи характерних несправностей. Якщо ланцюг починає приводитися нестабільно, механізм спрацьовує з ривками або пробуксовує під навантаженням, потрібно оглянути весь привод. Разом із муфтою перевірте барабан зчеплення, голчастий підшипник, ведучу зірочку та стан ланцюга. Зношення будь-якої із цих деталей може впливати на роботу встановленого механізму, тому перед ремонтом важливо оцінити всі спряжені елементи.

Добір і встановлення

Перед купівлею перевірте позначення бензопили на шильдику: муфта розрахована на моделі Stihl MS 341 та MS 361. Після цього порівняйте її зі знятою деталлю за формою колодок, розташуванням пружин, центральною різьбовою частиною та посадковими елементами. Добирати муфту лише за зовнішньою схожістю з механізмами інших бензопил не варто: слід ураховувати модель та конструктивне виконання вузла, який замінюється.

Муфта цієї серії має ліву різьбу. Її напрямок потрібно враховувати як під час зняття зношеного механізму, так і під час монтажу нової деталі на колінчастий вал. До встановлення огляньте суміжні складові та переконайтеся, що їхній стан не заважатиме нормальній роботі зчеплення. Після складання перевірте барабан, ведучу зірочку й ланцюг, а потім проконтролюйте правильність увімкнення приводу.

Ця муфта застосовується саме у приводі ланцюгової пилки та замінює штатний вузол відповідної моделі. Правильне зіставлення зі знятою деталлю і перевірка сусідніх компонентів дають змогу обґрунтовано виконати ремонт та відновити узгоджене передавання обертання від двигуна до ланцюгової гарнітури.
